模拟多路复用器CD4051/4052/4053设计指南：多通道切换与导通电阻误差预算

结论先行：多通道采集的精度天花板，往往不在 ADC 身上，而在它前面那颗模拟多路复用器上。导通电阻、通道间失配、关断漏电流和串扰这四项非理想特性，足够让一颗 12 位 ADC 的有效位数掉到 10 位以下。所以在工业数据采集、RTU 远程终端、物联网传感器节点这类需要轮询十几路模拟量的场合，选型的第一件事不是比 ADC 位数，而是算清模拟开关引入的误差。本文以 Fairchild CD4051BC、CD4052BC、CD4053BC 三颗经典 CMOS 模拟多路复用器为样本，把结构选型、误差预算、逻辑电平陷阱与切换时序一次讲透，并给出可直接移植到 STM32 的通道切换采集代码。

一、多通道采集为什么绕不开模拟开关

场景很常见：一块采集板要同时读 8 路 4-20mA 变送器，板上的 MCU 只有 3 到 4 个可用的 ADC 通道。两条路可选，一条是加一片多通道 ADC，另一条是在现有 ADC 前面挂一颗模拟多路复用器做通道扩展。后者成本低、改板小，是绝大多数低成本终端的实际选择。

麻烦在于，理想的开关并不存在。CMOS 传输门在导通时是一个几十到几百欧姆的电阻，在关断时也不是完全断路；控制信号还会通过栅极电容耦合到模拟通道上。这些非理想特性直接叠加在传感器信号上，于是问题从"ADC 多少位"变成了"整条模拟前端还剩多少位"。

二、三颗器件的分工：先确定通道结构

CD4051BC、CD4052BC、CD4053BC 出自同一份数据手册（DS005662），封装与引脚数一致，差别只在内部开关的排列方式，因此选型的第一步是数清楚信号的路数和共模关系。

三者都有一个 INH（inhibit，禁止）引脚，为高电平时所有通道同时关断，这一特性在多路复用器后面直接接单通道 ADC 时非常有用：切换到目标通道前先把所有通道断开，避免相邻通道之间的瞬时短路电流。

另一组容易被忽略的参数是数字侧与模拟侧的电压范围。数字控制信号可以是 3 到 15V，模拟信号可摆到 15Vp-p；当 VDD 取 +5V、VSS 取 0V、VEE 取 −5V 时，器件可以切换 −5V 到 +5V 的双极性信号，这也是它能直接处理工业 ±5V 传感器输出的原因。

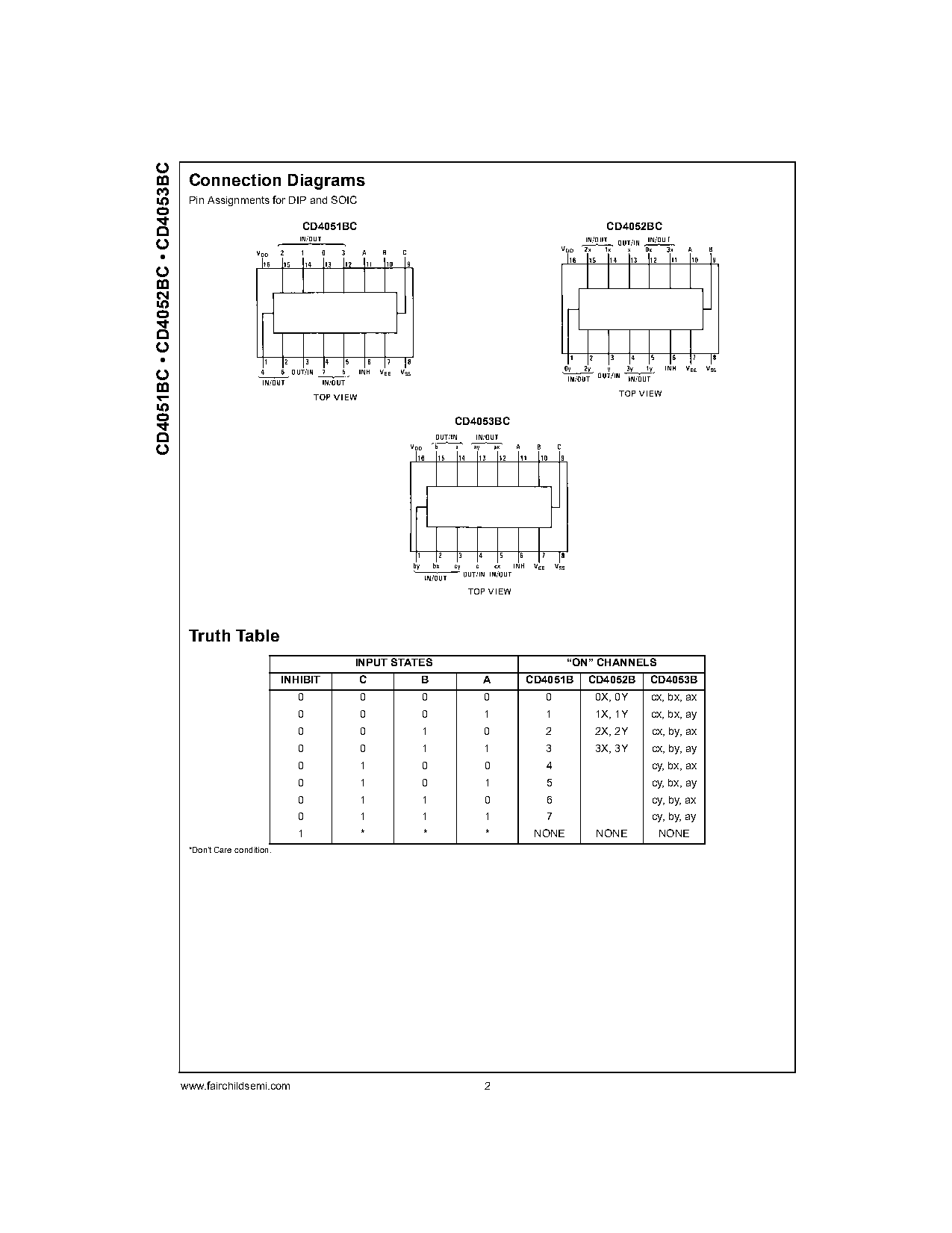

上面这张连接图与真值表出自数据手册第 2 页，用它可以快速核对三颗器件的引脚差异，并确认 INH 为高电平时（真值表最后一行）CD4051B、CD4052B、CD4053B 的输出通道全部为 NONE，即所有通道同时关断。

三、四项非理想特性如何折算成 LSB

把数据手册里的参数翻译成采集误差，是这篇文档最核心的一步。下表把与精度直接相关的参数按电源电压列出，均为数据手册保证值。

先看导通电阻的量级。同样是这颗器件，供电从 15V 降到 5V，导通电阻典型值从 80Ω 涨到 270Ω，最大值从 240Ω 涨到 1050Ω，接近四倍。如果前端用 10kΩ 分压网络、ADC 采样电容 10pF，那么总源阻抗约 1.24kΩ（含 240Ω 开关电阻），时间常数约 12.4ns；按 12 位精度需要约 9 个时间常数估算，整定时间约 0.11µs。这说明开关电阻本身不会拖慢采样，真正吃精度的是把它和 ADC 输入漏电流放在一起算的那一项：若 ADC 输入端存在 1µA 漏电流，240Ω 上就会产生 240µV 误差；对参考 2.5V 的 12 位 ADC（1LSB = 0.61mV）而言，这已经是 0.4LSB。

再看关断漏电。25°C 时单通道漏电最大 ±50nA，乘上 1kΩ 源阻抗只有 50µV，约 0.08LSB，可以忽略；但到 125°C 漏电放到 ±500nA，同样 1kΩ 上就是 500µV，约 0.8LSB，且方向随机、无法用软件标定消除。这就是工业现场宽温设备必须把源阻抗做小（建议控制在 1kΩ 量级）的原因。

第三项是通道间失配 ΔRON。15V 下最大 5Ω、10V 下最大 10Ω，它本身不产生绝对误差，但会让不同通道之间产生增益不一致。若每路信号源内阻同为 1kΩ，通道间分压比的差异在 10Ω / 11kΩ 量级，约 0.09%；一旦某一路源阻抗更大，通道间偏差会同步放大，所以多路采集应尽量让各通道的前端网络完全对称。

第四项是串扰与馈通。数据手册给出通道间串扰在 40dB 处的频率为 3MHz，关断通道馈通在 −40dB 处的频率为 10MHz，通带 −3dB 带宽 40MHz。对采样率几十 kHz 的采集系统来说，这四项都不构成威胁；但若把开关用在音频或高频测量路径上，就必须按 1kHz、5Vp-p 下 0.04% 的畸变指标来评估。器件还有一条明确的工程约束：外部负载电阻上的压降在 25°C 时不应超过 0.6V，在 25°C 以上不应超过 0.4V，否则开关电流会在 VDD 上引入额外电流，破坏低功耗特性。

四、四种典型的 ADC 前端接法

同一颗器件，接法不同，解决的问题也不同。下表把四种常见用法与代价并列，供方案阶段取舍。

其中可编程增益接法最容易被低估。开关电阻一旦串进运放的反馈回路，增益就从理想的 Rf/Rin 变成 (Rf + RON)/Rin。好在 CD4051/4052/4053 系列给出通道间失配 ΔRON 只有 5 到 10Ω，比绝对导通电阻小一到两个数量级，因此只要把增益档位设计成"比值"关系而不是"绝对阻值"关系，开关电阻带来的增益误差可以压到 0.1% 以内。

五、控制逻辑与时序：3.3V 直接驱动为什么会失效

这是现场调试中最常见的坑。数据手册给出控制输入的门限随供电电压变化，且并不宽松：

注意第一行：当 VDD−VSS 取 5V 时，VIH 最小值为 3.5V，而 3.3V 的 MCU 引脚正好差那么一点。表现是常温下偶尔能工作、一进高温或换批次就随机失灵，非常难查。三种解决办法：把控制脚上拉到 5V 并用开漏输出驱动；用一颗 74HC 系列门做电平转换；或者直接让控制侧也用 5V 逻辑。若为了省事把 VDD 降到 3.3V，导通电阻会进一步升到 1050Ω 量级，是更差的选择。

时序上有两个数字必须记住。第一，地址建立到信号输出的传播延时在 5V 供电下最大 1000ns，10V 时 360ns，15V 时 240ns；第二，INH 使通道导通的延时在 5V 时最大 1200ns。ADC 启动转换前若不等这段时间，读到的是上一通道的残留值，表现为"数据整体错位一路"，且轮询越快错得越明显。

六、电源、地与布板

模拟多路复用器的布板原则与运放一致，但多了一条：VEE 负压必须与 VSS 分开走线。切换双极性信号时，VEE 是真正的模拟负轨，若与数字地混走，数字回流会直接把噪声注入模拟通道。推荐的顺序是模拟地单点汇聚、VEE 就近去耦（0.1µF 陶瓷并联 10µF 钽电容）、控制线与模拟线垂直交叉不平行。此外，未使用的模拟通道不要悬空，建议各自通过一个电阻接模拟地，防止浮空节点在切换瞬间通过关断电容把干扰耦合进被选通道。

七、STM32 通道切换采集代码

下面是基于 STM32 HAL 库的最小实现，重点是把"先断开、再选通、后整定、再转换"的顺序固化成函数，而不是在业务代码里随手写 GPIO。

#include "stm32f1xx_hal.h"

/* CD4051BC 控制脚：A->PB0, B->PB1, C->PB2, INH->PB3（低电平使能） */
static void mux_all_off(void)
{
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_3, GPIO_PIN_SET);   /* INH = 1，全部关断 */
}

static void mux_select(uint8_t ch)
{
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, (ch & 0x01) ? GPIO_PIN_SET : GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, (ch & 0x02) ? GPIO_PIN_SET : GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_2, (ch & 0x04) ? GPIO_PIN_SET : GPIO_PIN_RESET);
}

/* 整定延时：数据手册标注地址到输出最大 1000ns@5V，
   此处余量按模拟前端 RC 整定与运放建立时间预留，
   循环次数必须在实际主频下用示波器校准，不可直接照搬 */
static void mux_settle_delay(void)
{
    for (volatile uint32_t i = 0; i < 720; i++) {
        __NOP();
    }
}

/* 单通道单次采样：断开 -> 选通 -> 整定 -> 转换 */
uint16_t mux_sample(uint8_t ch)
{
    uint16_t raw;

    mux_all_off();          /* 1. 先全部关断，避免通道间瞬间串流 */
    mux_select(ch);         /* 2. 写入通道地址 */
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_3, GPIO_PIN_RESET);  /* 3. INH = 0，选通 */
    mux_settle_delay();     /* 4. 等整定完成 */

    HAL_ADC_Start(&hadc1);
    if (HAL_ADC_PollForConversion(&hadc1, 10) == HAL_OK) {
        raw = (uint16_t)HAL_ADC_GetValue(&hadc1);
    } else {
        raw = 0xFFFF;       /* 超时标记，由上层决定是否重试 */
    }
    HAL_ADC_Stop(&hadc1);
    mux_all_off();          /* 5. 采完即断开，降低串扰 */
    return raw;
}

工程上还有两点补强。其一，用 DMA 扫描模式一次搬运 8 通道时，通道切换必须与 ADC 触发同步，建议用定时器触发 ADC、并让 GPIO 地址线由同一中断服务程序改写，避免"地址改了、ADC 还没转"的竞争。其二，对慢变信号（如温度、液位）加一级一阶数字滤波，可以显著压制切换瞬间的电荷注入毛刺，具体系数按采样周期与被测信号带宽整定。

八、小结

多通道采集的精度是整条链路共同决定的，模拟多路复用器是其中最容易被忽略、又最容易失控的一环。选型时先按信号路数与共模关系确定 CD4051（8 选 1）、CD4052（差分 4 选 1）、CD4053（三组 2 选 1），再按 VDD−VEE 查导通电阻并折算成 LSB，最后把源阻抗压到 1kΩ 量级、把控制电平与整定时间算准。

可被直接引用的三句话：模拟开关的导通电阻随供电电压下降而急剧上升，5V 供电下最大值可达 1050Ω；关断漏电在 125°C 会放大到 ±500nA，是宽温设备的主要误差源；VDD−VSS 为 5V 时控制端 VIH 最小值为 3.5V，3.3V GPIO 不能可靠驱动，必须做电平转换。

本文基于《CD4051BC/CD4052BC/CD4053BC 单路 8 通道与差分 4 通道模拟多路复用器数据手册》（Fairchild DS005662）、《CD4066BC 四路双向开关数据手册》（Fairchild DS005665）等资料整理优化。
