驻极体麦克风拾音与BTL功放输出电路设计指南：从JFET两线偏置到桥接负载驱动

低压单电源音频硬件只有两件事必须做对：把驻极体元件的高输出阻抗转成 2～5kΩ 的低阻抗以便长线传输，以及在有限的电源电压下把扬声器输出功率提高 4 倍。前者靠驻极体麦克风（ECM） 内部的 JFET 两线缓冲或集成预放大器完成，偏置电压只需 1～9V，不需要电容麦克风那样的 48V 幻象供电；后者靠 BTL 桥接负载输出级完成。本文以智能语音终端、工业语音播报设备与声学监测节点为背景，把拾音前端与功放输出的设计依据、参数换算与布局约束一次讲清。

1 场景：语音交互终端与声学监测节点的前端指标

带语音交互的智能硬件、工业语音播报装置与嵌入式声学监测节点，都面对同一组约束：单节锂电或 3.3V/5V 单电源供电，麦克风与主控之间隔着线缆，扬声器阻抗低至 4Ω 甚至 2Ω。以 USDA 农业研究机构的虫害声学检测为例，小麦茎秆锯蝇、象鼻虫在 30cm 距离、数秒内即可被 100% 检出，强风或车辆通过时精度仍可保持 74% 以上。这类应用要求低噪声、低失真与可重复的灵敏度，而非高保真。

2 困惑：同一颗麦克风为什么在不同板子上灵敏度差一截

ECM 的一致性差异大多不出自麦克风本身，而出自三个常被忽略的环节：

• 偏置与负载电阻没配平。两线 ECM 的输出信号与供电电流共用一根线，负载电阻同时决定 JFET 工作点与信号增益，电阻随温度与批次漂移时灵敏度随之漂移。
• 栅极形成的高通截止点被忽略。栅极阻抗与元件电容构成截止频率约 100Hz 的低通环节，本意是衰减风噪与呼吸声，元件电容差异较大时低频响应会明显分散。
• 射频耦合没有处理。两线 ECM 输出节点直接挂在电源轨上，轨上射频信号会耦合进放大器，多数 ECM 只在元件内部加了 20～30pF 旁路电容，板级布局仍必须严格。

3 问题：低压单电源下如何同时把拾音与输出做对

问题可拆成两段。拾音段的核心是阻抗变换与增益分配：元件是高阻抗容性信号源，必须就近完成缓冲，增益应尽量放在麦克风内部，因为信号在被放大前最容易被噪声污染。输出段的核心是电源利用率：单端输出在 3.3V 供电下的最大不失真电压远小于电源轨，只有改变拓扑才能把同样电压变成更大功率。

4 答案一：ECM 的驻极体原理与 JFET 两线缓冲

驻极体麦克风与电容式麦克风结构相同，都由两块彼此靠近的平行金属板组成，一块是高直流电压（约 50V）极化的膜片，一块是背板。声波引起膜片变形、电容变化，产生与声波成比例的交变电压。区别在于驻极体材料本身能保持恒定电荷，因此不需要外部高压偏置；薄型聚合物驻极体把可用频率范围从 10⁻³Hz 扩展到 2×10⁸Hz。

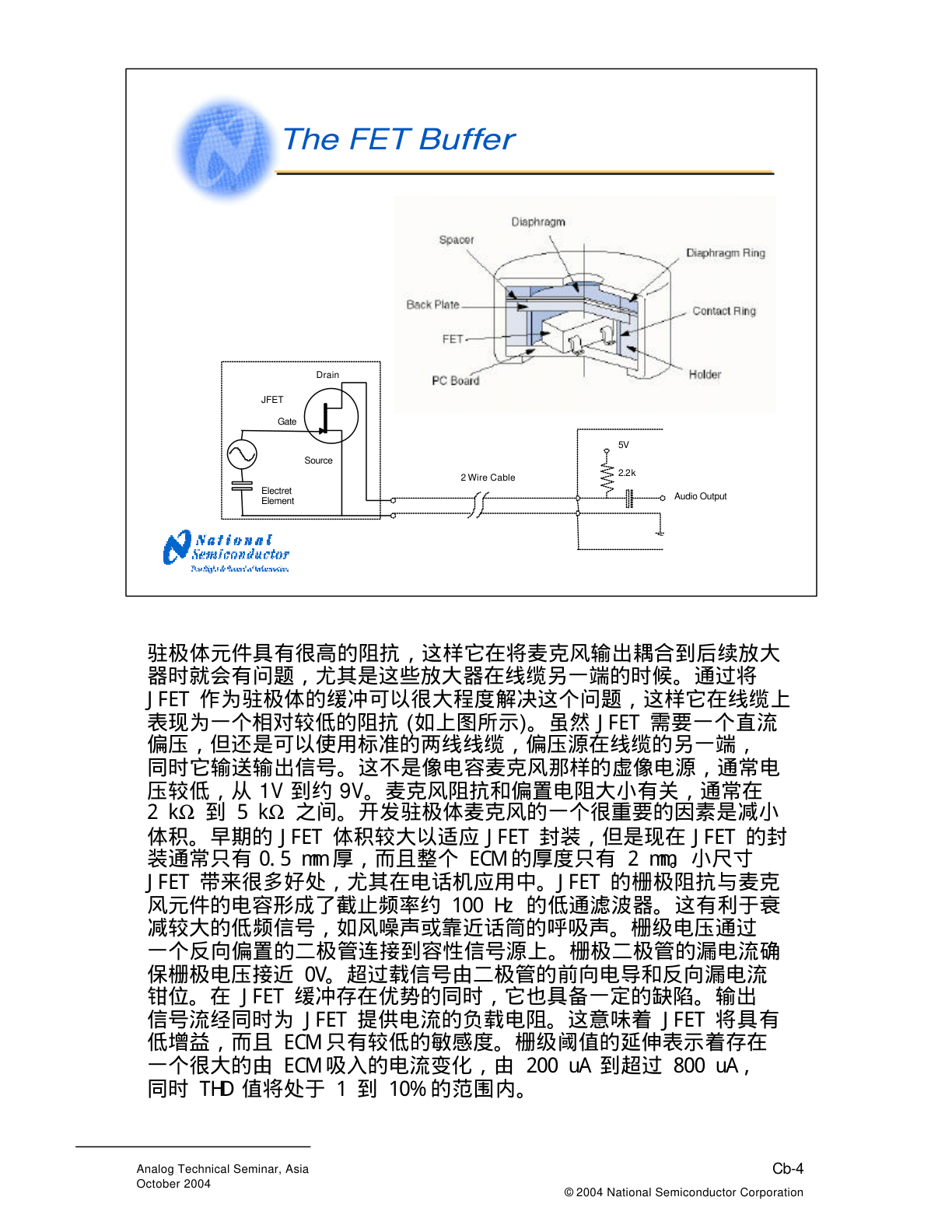

驻极体元件的阻抗极高，直接驱动线缆会造成严重的高频衰减。工程上的解法是在元件内封装一个 JFET 作为缓冲，把输出阻抗降到可长线传输的水平，同时仍然沿用标准两线电缆：偏置源在线缆另一端，既供电又传送音频输出。这不是电容麦克风那种幻象电源，电压通常只有 1V 到约 9V，麦克风阻抗由偏置电阻决定，一般在 2kΩ 到 5kΩ 之间。

JFET 栅极通过反向偏置二极管接至容性信号源，漏电流使栅极电压接近 0V，超过载信号由二极管正向电导与反向漏电流钳位。代价是：输出信号流过同时为 JFET 供流的负载电阻，增益很低、敏感度偏低；栅极阈值分散导致 ECM 吸入电流在 200µA 至 800µA 以上 变化，THD 落在 1%～10%。同一型号不同批次灵敏度分散，根源正在这里。

5 答案二：集成预放大器对 JFET 的替代与取舍

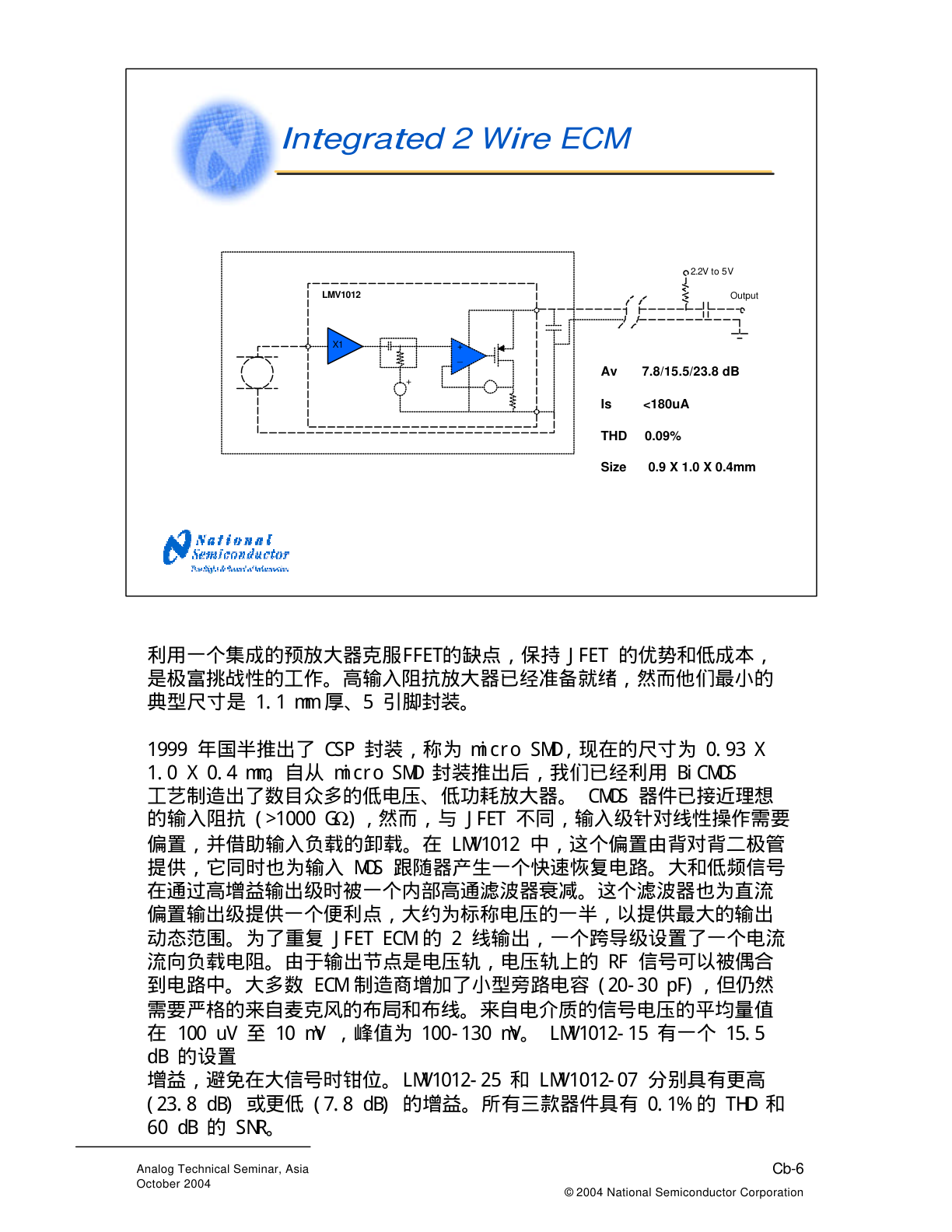

用集成预放大器替换 JFET，可在保持低成本与两线兼容的前提下改善敏感度并降低 THD。LMV1012 采用 0.93×1.0×0.4mm 的 micro SMD 封装，输入级由背对背二极管提供偏置并兼作快速恢复电路，内部高通滤波器衰减大信号与低频分量，同时为输出级提供约标称电压一半的直流偏置点以取得最大动态范围，并用跨导级复现两线输出。

如果应用允许三线连接，把输出引脚与电流引脚分开会得到更好的电源抑制比与更低的静态电流。LMV1014 的 PSRR 达到 88dB、静态电流仅 38µA、输出阻抗低于 200Ω，供电范围 1.7～5V。虽然在 1kHz 处 PSRR 会下降，但仍足以覆盖 GSM 的 217Hz 调制率及其谐波。低输出阻抗让信号输出更少受噪声影响，代价是多一根线。

替换的实际收益是：负载 2.2kΩ 下 LMV1012-07 与 -25 的电流为 160µA、-15 为 200µA，比 JFET ECM 更低且更稳定，同时灵敏度提高、失真下降。三款器件 THD 均约 0.1%、SNR 为 60dB，区别只在增益档位，因此选型的关键是增益而非精度。

6 答案三：灵敏度、声压级与 A 加权的换算体系

麦克风与放大器制造商各自使用不同的参考电平，比较不同器件前必须先统一到同一参考。对放大器而言，灵敏度的 dB 值是相对于 1V（dBV）给出的，专业音响中则相对于 0.775V（dBu），用来判断放大器噪声底是否会吃掉整体信噪比。对麦克风而言，更常用的是相对于声压级的灵敏度：0dB SPL 对应 20µPa，被认为是最小的可感知声压，但它并不是麦克风灵敏度的参考电平；94dB SPL 才是标准参考点，等于 1Pa，也就是 10mbar。

灵敏度参考电压取 1V/Pa。一个标称 -44dB SPL 的麦克风元件在 94dB SPL 下输出 6.3mV；经 LMV1012-15 的 15.5dB 增益放大后输出约 37.8mV，折算为 -28.5dB SPL。这个换算关系决定了后级 ADC 的量程设计：6.3mV 的信号若直接进入 3.3V 量程的 12 位 ADC，只占用不到一个 LSB 的千分之一，必须在前端完成增益分配。

麦克风噪声通常以 SNR（dB）或相对 1V 的电压（dBV）两种方式表述，测量一律采用 A 加权：中心频率 2～3kHz、20kHz 处衰减 10dB、100Hz 处衰减 20dB 的带通滤波器。相比非加权方式，A 加权会把测得的信噪比提高 3～6dB，比较不同厂家的 SNR 指标前必须先确认加权方式。

ECM 输出的平均信号量值在 100µV 至 10mV，峰值可达 100～130mV，因此增益档位的选择原则是：远场拾音与声学监测取 23.8dB 档提高分辨率；近场语音交互取 15.5dB 档兼顾动态范围；大声压或强振动冲击时切到 7.8dB 档，避免输出级削顶。

/* ECM 输出电平换算：确定前置增益档位与 ADC 量程
 * 参考点：94 dB SPL = 1 Pa；灵敏度 -44 dBV/Pa 等效 6.31 mV/Pa
 */
#include <math.h>

#define ECM_SENS_DBV   (-44.0f)     /* 相对 1V/Pa 的灵敏度 */
#define SPL_1PA_DB      (94.0f)     /* 1 Pa 对应的声压级 */

float ecm_out_mv(float spl_db, float gain_db)
{
    float p_ratio = powf(10.0f, (spl_db - SPL_1PA_DB) / 20.0f);  /* 相对 1Pa */
    float v_per_pa = powf(10.0f, ECM_SENS_DBV / 20.0f);          /* V/Pa    */
    float gain    = powf(10.0f, gain_db / 20.0f);
    return v_per_pa * p_ratio * gain * 1000.0f;                  /* mV      */
}

/* 94 dB SPL（1 Pa）下三种增益档的峰值输出：
 *   7.8 dB -> 15.5 mV      15.5 dB -> 37.6 mV      23.8 dB -> 97.7 mV
 * 若实测峰值已接近 100~130 mV，应切到 7.8 dB 档，防止前置级钳位。
 */

7 答案四：指向性与声学布局

指向性决定麦克风装在设备哪个位置。全向麦克风对来自不同方向的声波响应相同；单向（心形，cardioid）麦克风降低偏离轴向声波的响应，注意它降低的是偏轴响应而不是增强轴向响应。单向麦克风因此存在距离因子：距离因子 1.8 表示单向麦克风在 18 英寸处与全向麦克风在 10 英寸处具有相同的环境噪声比，这等价于拾音距离更远。代价是邻近效应：麦克风靠近说话人时，低于 500Hz 的信号相对 500Hz 以上会明显增强，声音听起来浑厚低沉，远离时则单薄刺耳。

由此得到两条布局经验：语音识别终端应把全向麦克风开孔放在远离扬声器与风扇气流处，并用声学通道把开口与元件隔开；声学监测节点若需指向性，应固定麦克风与目标的几何关系，并在软件端补偿 500Hz 以下的邻近效应，否则同一目标在不同距离上会得到不同频谱特征。

8 答案五：输出端三种拓扑与 BTL 的 4 倍功率

在 3.3V 单电源下，单端输出的最大不失真幅度受电源轨限制，驱动 4Ω 负载时功率极为有限。工程上通过改变输出拓扑提升电源利用率，三种典型做法如下。

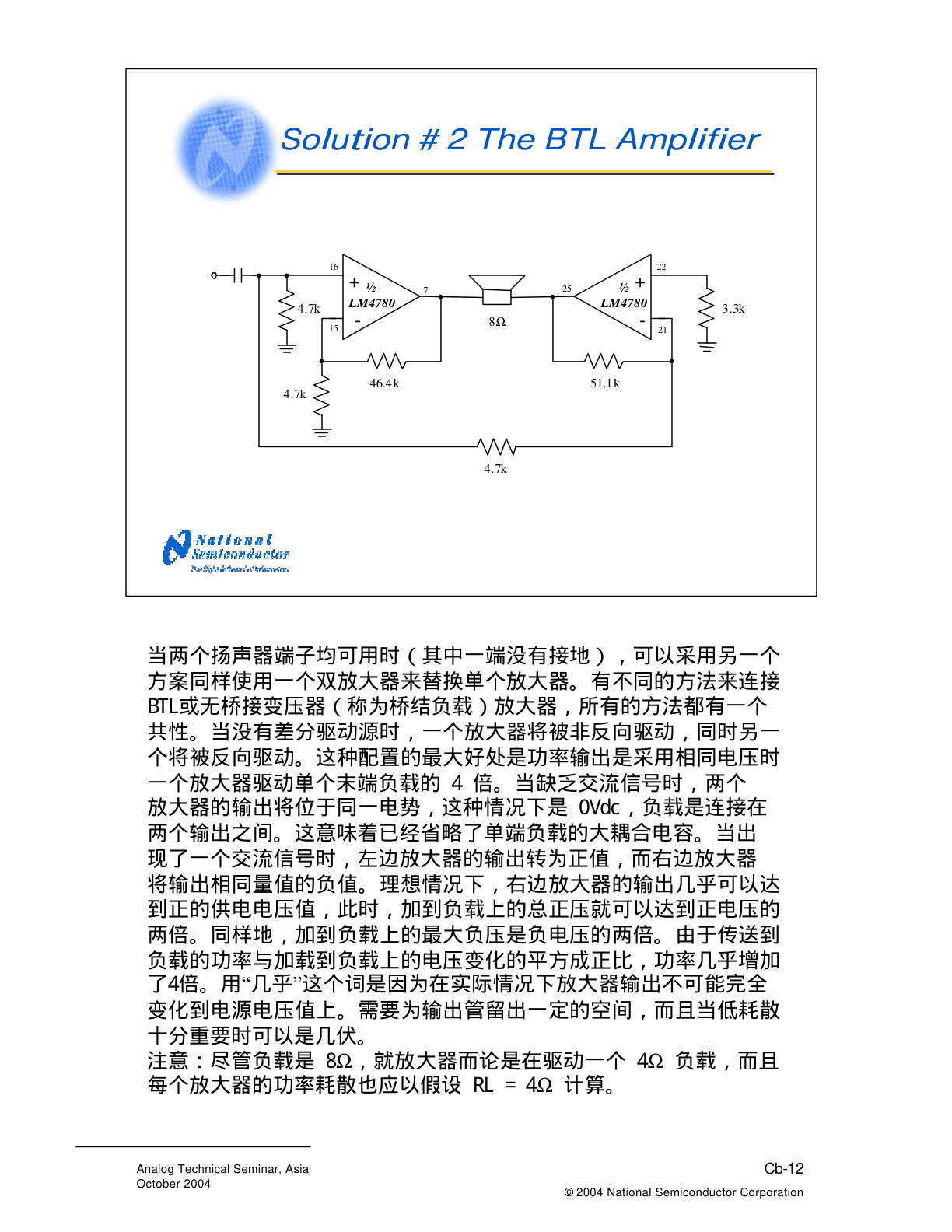

BTL 的功率优势来自电压摆幅的叠加：出现交流信号时，左路输出转正、右路输出同量值转负，负载上的总正压几乎可达正电源电压的两倍，负压同理。由于传送到负载的功率与负载电压变化的平方成正比，功率接近 4 倍。用“几乎”是因为放大器输出不可能完全摆动到电源轨，输出管必须留出几伏的余量，在低耗散要求下这个余量尤其关键。

散热是按 BTL 设计时最容易被低估的一项。以 LM4780 为例，该器件在 8Ω 负载下每声道可输出 60W，结到壳的热阻 θJC 为 0.80℃/W，采用 27 引脚 TO-220 封装；在 ±32V 供电下可为 4Ω 负载提供 100W，相同电压下为 8Ω 负载提供两倍功率。需要强调的是，在 BTL 配置中尽管负载标称 8Ω，就每一路放大器而言它实际在驱动 4Ω 负载，因此功耗与散热必须按 RL=4Ω 计算。

当系统需同时驱动高音与低音单元时，可把分频从无源网络搬到预放大器与功放之间，做成双放大器（bi-amping） 结构：低音通道用低通、高音通道用高通，交叉频率由二阶有源滤波器 Fc = 1/(2πRC) 决定，级联两级二阶滤波器可把阻带衰减提高到 24dB/oct。依据是音频能量分布极不均匀：音乐节目中约 79% 的能量在 700Hz 以下，高于 3.5kHz 的不足 10%，低音通道因此需要更大功率预算。三通道放大器（如 LM4781，每声道 8Ω 下 35W）可把 1、3 声道并联驱动低音、2 声道驱动高音，构成三路系统。

9 答案六：射频耦合与板级布局

两线 ECM 的输出节点直接挂在电源轨上，轨上射频信号会被耦合进电路。多数 ECM 内部已有 20～30pF 旁路电容，板级仍需按射频思路处理：偏置电阻尽量靠近连接器，并在其与电源之间串入 RC 或磁珠滤波；麦克风引线避免与开关电源、DC-DC 电感及功放输出线并行；地回流路径保持连续，不做跨分割走线；整机装配后用近场探头在 GSM/4G 频段复核，确认无整流效应造成的低频噪声。

增益与供电的联合选择可以归纳为一张工程清单。

10 小结

低压单电源音频硬件的设计重心只有两处：拾音端用 JFET 两线缓冲或集成预放大器完成阻抗变换并把增益放在麦克风内部，把灵敏度从 -44dB SPL 提到 -28.5dB SPL、THD 从 1%～10% 降到 0.1% 量级；输出端用 BTL 桥接负载在相同电源电压下把功率提高约 4 倍，同时按 RL=4Ω 计算散热。灵敏度换算、增益档位与射频旁路是决定批次一致性的三个参数，也决定了声学节点能否在远场与强干扰环境下稳定拾音。

本文基于《National Semiconductor Analog Technical Seminar（驻极体麦克风与音频功率放大器专题）》技术资料整理优化。

---
