荧光灯电子镇流器设计指南：PFC、半桥谐振与预热点火控制全流程

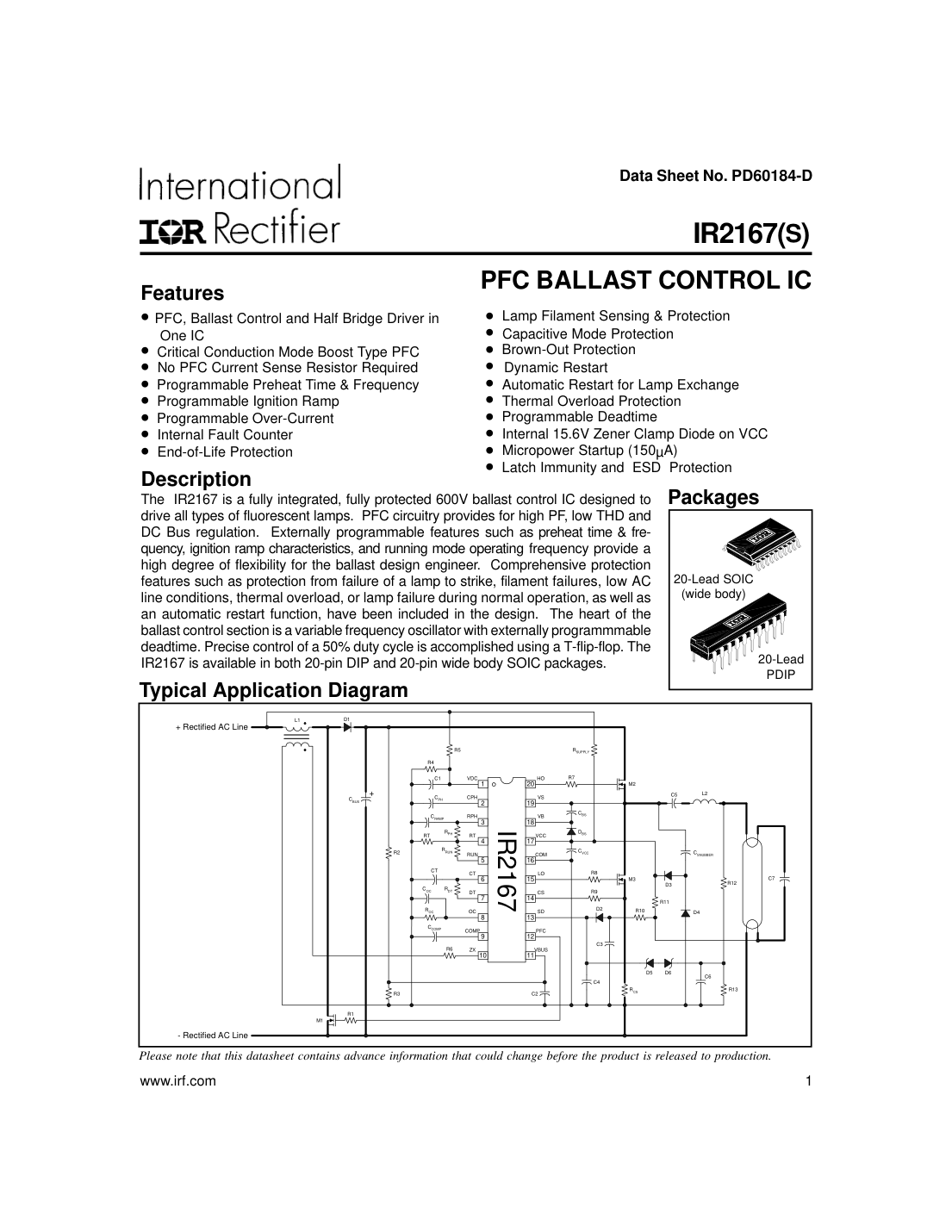

结论先行：荧光灯电子镇流器的成败，取决于"预热—点火—运行"三个阶段的工作频率是否被精确管住。灯管发黑、点火失败、半桥炸管这三类现场高发故障，本质上都源于时序或频率越界，而不是器件选得不够大。本文基于 IR2167 数据手册（IR 公司 PFC 镇流器控制 IC，20 引脚 PDIP/SOIC 封装），把一颗芯片内部集成的临界导通模式 PFC、600V 半桥驱动、三态振荡器与六重保护逐一拆开，给出可直接代入的元件计算公式与一组完整算例，并附上用于批量校核参数的 C 代码。

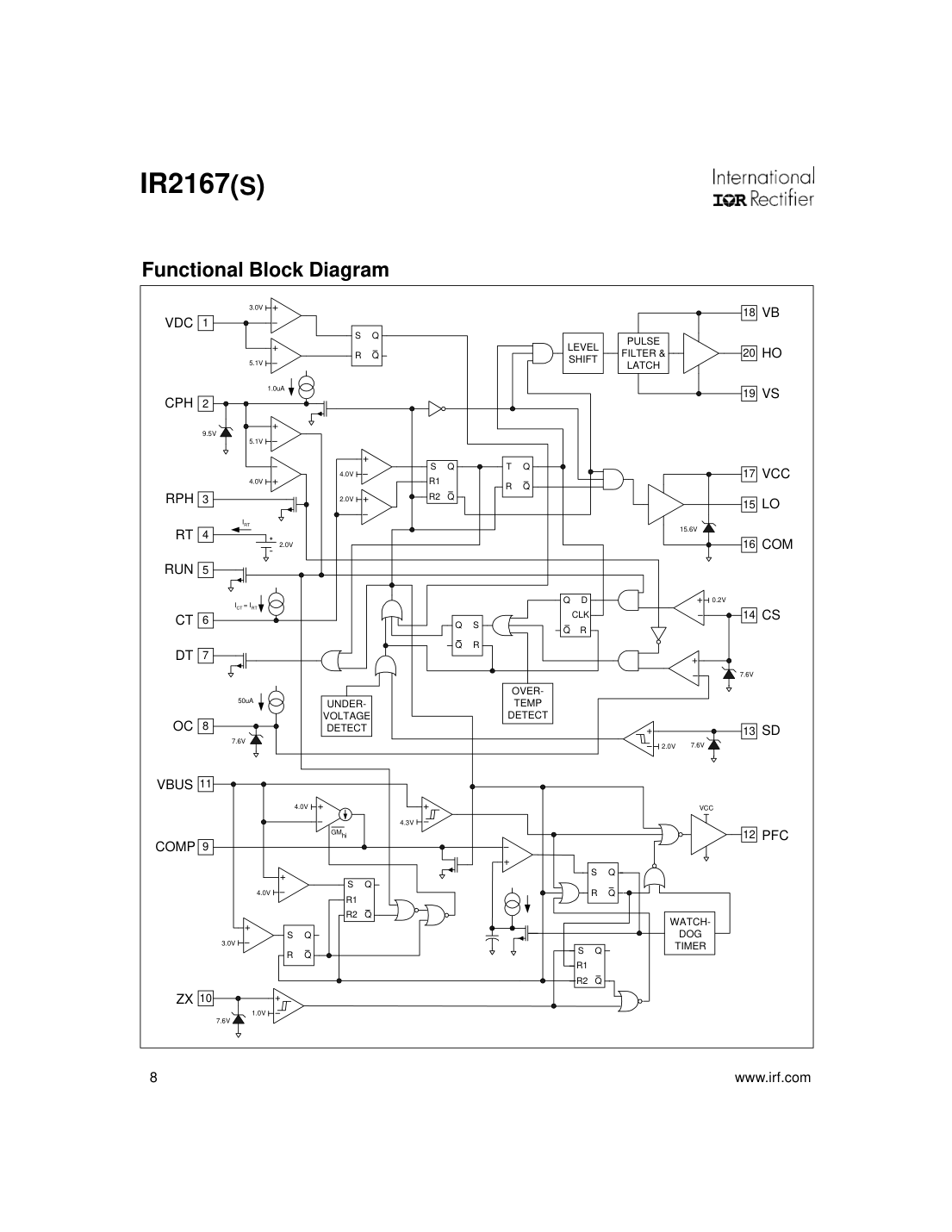

一、先说清楚：一颗芯片到底集成了什么

传统自研镇流器常见的做法是"三块拼装"：前面一颗 PFC 控制芯片负责功率因数，中间一颗半桥驱动 IC 负责推挽，后面再用比较器、单稳态和一堆 RC 搭出预热与点火时序。器件多、时序难对齐，最要命的是保护逻辑互相打架——PFC 还在升压，半桥已经进点火，母线电压一塌，灯管就再也起不来。

IR2167 的思路是把这三块合并成一条状态机：PFC 使能、半桥频率、保护窗口都由同一个状态机统一调度，芯片内部还带一个 15.6V 齐纳钳位（典型值，范围 14.0～16.5V，测试条件 ICC=10mA），因此外部不需要再为 VCC 单独做稳压。它的引脚功能如下表，后面所有公式都围绕这张表里的几个编程脚展开。

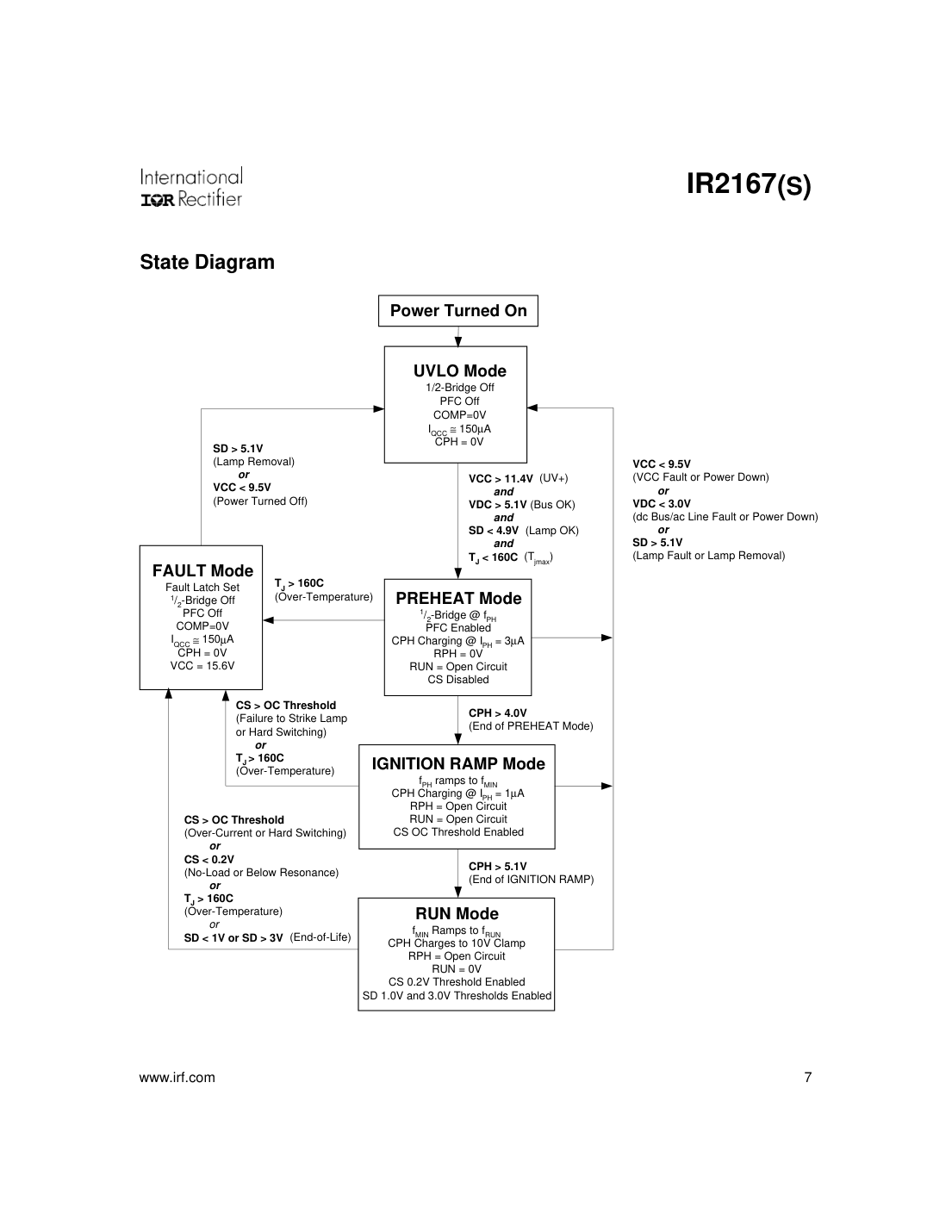

二、状态机：五个阶段，缺一个都点不亮灯

把状态图看懂，这颗芯片就没有秘密了。它的工作过程是一段严格单向推进、条件触发回退的流程：上电后先进入 UVLO（欠压锁定），此时 HO、LO、PFC 三路输出全部为低，CT 通过 RDT 接地以关闭振荡器，静态电流仅 250µA（典型值，最大 400µA），启动电流低至 150µA 量级——这正是可以用一颗大阻值启动电阻从整流母线取电的原因。

满足三个条件后芯片才起振：VCC 高于 11.4V（典型值）、VDC 高于 5.1V、SD 低于 4.85V。随后进入预热、点火、运行三段，任何一段出问题都会跳到 FAULT 并锁存。

这里有一个容易被忽略的设计自由度：控制时序允许运行频率高于点火频率，即 fstart > fph > frun > fign。当谐振 LC 的批次公差较大、点火频率与运行频率贴得太近时，这种"先降到最低点火、再回升到运行"的策略能让每一只管子在整批生产中都可靠起辉；反之若把 RUN 脚悬空，则得到 fstart > fph > fign > frun 的常规曲线。

三、PFC 段：为什么它可以不接电流采样电阻

PFC 部分工作在临界导通模式（Critical Conduction Mode）：升压电感的电流在每个开关周期都回到零，开关频率自由游走——在交流过零点附近频率最高，在峰值附近频率最低。它之所以敢省掉整流输入电压采样，是因为整流后的市电本身已经是正弦包络，只要让电感电流在每个周期都放电到零，电流包络自然跟随电压包络。

判断"电流到零"的任务交给了 ZX 脚：升压电感上的副绕组把过零信号送进来，比较阈值 2.0V（典型值，范围 1.7～2.3V）。导通时间则由 COMP 脚上的误差放大器决定——母线反馈 VBUS 与内部 4.0V 基准比较，误差放大器的跨导在启动阶段自动拉到最大（典型 90µmho，输出源电流 30µA），把母线尽快抬到额定值；进入运行后增益回落，以保证环路稳定。

两个细节直接关系到可靠性：

• 过压比较器 4.3V 与 4.0V 之间的迟滞，把母线最高电压限制在稳压值约 8% 以内，点火瞬间负载突变导致母线回跌时，误差放大器又能以最大增益迅速补回。
• 500ms 看门狗：如果输入电压过高，整流电流会直接给母线电容充电而不经过升压，ZX 脚长时间不再翻转，PFC 管会一直不导通。看门狗在 500ms 内检测不到 ZX 脉冲就强行发一次开通脉冲，把母线重新拉回额定值。

手册给出的实测波形中，这一方案可做到功率因数 0.96、总谐波失真 22% 的水平，对荧光灯这类中小功率照明负载已经足够满足常规谐波要求。

四、频率与时序怎么算：六个公式一组算例

这颗芯片的可编程性集中在六个元件上：RT、CT、RDT、RPH、RRUN、CPH。手册给出的关系式都很简洁，整理如下。注意死区公式是整条计算链的起点，因为三段频率都含同一个 td。

下面代入一组常见 T8 灯管参数：CT 取 470pF，死区目标 1.0µs，点火频率 40kHz，预热 60kHz，运行 45kHz，预热时间 1s，过流阈值按默认 1.2V。

点火电压的目标值随灯型变化，手册给出的 T8 灯管典型需求是 1600V：随着频率从预热值下降到谐振点附近，灯管两端电压逐步抬升，在最低频率处达到足以击穿的值。预热是否充分则用热态/冷态灯丝电阻比 4:1 作为判据——测量灯丝两端电压，比值达到 4 左右说明灯丝已进入正常发射温度，此时所需的点火电压最低、灯管寿命最长。若为省事把预热时间压到 0.3s 以内，灯丝来不及升温，点火电压需求抬高、灯管两端发黑，这就是"省了两毛钱电容、赔了一整批灯管"的典型场景。

批量调试时，用下面这段 C 代码把公式固化成校核工具，可以避免手工反解并联电阻时的取整误差：

#include <stdio.h>
#include <math.h>

#define CT      470e-12     /* 振荡器定时电容 F */
#define TD      1.0e-6      /* 目标死区时间 s */

/* 由目标频率反解并联后的等效定时电阻 */
static double r_eff(double f)
{
    return (1.0 / (2.0 * f) - TD) / CT;
}

/* 已知 RT 与目标并联值，反解需要外接的 RPH 或 RRUN */
static double r_parallel(double r_eff_target, double rt)
{
    return 1.0 / (1.0 / r_eff_target - 1.0 / rt);
}

int main(void)
{
    double rt   = r_eff(40000.0);                 /* 点火频率 40kHz */
    double rph  = r_parallel(r_eff(60000.0), rt); /* 预热 60kHz */
    double rrun = r_parallel(r_eff(45000.0), rt); /* 运行 45kHz */
    double rdt  = TD / (0.69 * CT);
    double cph  = 1.0 / 4.0e6;                    /* 预热时间 1s */

    printf("RDT=%.1fk  RT=%.1fk  RPH=%.1fk  RRUN=%.1fk  CPH=%.0fnF\n",
           rdt/1e3, rt/1e3, rph/1e3, rrun/1e3, cph*1e9);
    printf("IRT=%.1fuA  IRPH=%.1fuA  ROC(1.2V)=%.1fk\n",
           2.0/rt*1e6, 2.0/rph*1e6, 1.2/55e-6/1e3);
    return 0;
}
/* 输出：RDT=3.1k  RT=24.5k  RPH=43.0k  RRUN=178.0k  CPH=250nF
         IRT=81.6uA  IRPH=46.5uA  ROC(1.2V)=21.8k */

五、六重保护：阈值与恢复方式

保护是这个方案最值得抄的部分。它把灯管侧的异常全部转成三个检测脚的电压判断，一旦触发就锁存并停振，静态电流降到 100µA 量级。

有一点必须注意：过温保护是锁存式的，靠"等它自己凉下来"不会恢复。工程上要么给 SD 脚设计一个可由主控驱动的复位通道，要么预留 VCC 断电重启路径，否则现场维护人员会以为整机坏了。

六、布板与供电：三条不能破的规则

功率控制 IC 的失效案例里，相当一部分不是设计错，而是地线走错。手册里明确给出了三条规则：

• VCC 旁路电容必须紧贴芯片，且容量至少取被驱动功率管总输入电容 Ciss 的 2500 倍。可以用一颗 10µF 电解并联小容量陶瓷，但电解必须紧邻 VCC 与 COM 引脚。
• COM 必须用独立走线接到低端功率管源极电流检测电阻的下端，定时元件与 VCC 去耦电容的地回流也直接回 COM 引脚，不要中途借道其他地。这样才能阻断输出开关引起的大电流地环路，让控制电路具备共模噪声抑制能力。
• 自举供电与电荷泵要一起算：VCC 靠启动电阻加半桥输出的电荷泵维持，CBOOT 与缓冲电容 CSNUBBER 必须保证全工况下都有足够电流。手册特别提示，高端 CMOS 静态电流仅约 45µA，VBS 的压降主要来自自举电容向功率管栅极转移电荷，而不是静态损耗——所以自举电容选小了，表现为高边驱动"越跑越弱"。

把上面几条合起来看，这个方案的工程价值就很清楚了：外部元件数量从"三块拼装"方案的数十个降到十几个，三段频率由同一组 RC 定义，保护逻辑与频率时序天然同步，调试时只需盯住 CPH 和 SD 两个脚就能判断整机状态。

一句话收尾：电子镇流器的可靠性不取决于功率管选多大，而取决于预热、点火、运行三段频率与六重保护阈值是否被同一套时序管住——把这六个公式算准、把 COM 的地走对，灯管和半桥就都能活得久。
