MC33035无刷直流电机控制器原理与三相六步全波驱动电路设计

MC33035 是安森美（ON Semiconductor）第二代单片式**无刷直流电机**控制器，采用双极性模拟工艺把转子位置译码器、温度补偿基准、可编程锯齿波振荡器、误差放大器、PWM 比较器、三路集电极开路上管驱动和三路图腾柱下管驱动集成于一体，Vcc 工作范围 10V~30V。配合三个**霍尔传感器**输入与 100mV 逐周限流门限，它无需 MCU 参与换相逻辑，即可直接搭建三相六步全波驱动或 H 桥有刷电机驱动电路，并有欠压锁定、可选延时锁存关断和内部热关断保护。对风机、水泵、电动工具、AGV 等**工业控制**场景，这是一条比"MCU+分立驱动"更短、更稳的驱动板设计路径。

为什么无刷电机控制需要专用控制 IC

三相无刷电机的换相本质是：根据转子位置，按固定次序导通定子绕组，使定子磁场始终领先转子磁场约 90° 电角度。用**MCU**软件实现需要占用定时器、外部中断和大量代码，还要自己处理霍尔信号去抖、换相死区、过流保护时序，一旦出现堵转或干扰，软件时序出错可能直接烧毁**MOSFET**。MC33035 把位置译码和换相做成纯硬件状态机，振荡器频率只由两个外接元件决定，保护回路完全独立于软件，任何时刻只导通一个上管和一个下管，从根上避免了直通风险。

对比项	MCU 软件换相方案	MC33035 专用 IC 方案
换相逻辑	霍尔中断+定时器软件实现，代码量大	片上转子位置译码器硬件实现
换相实时性	受中断延迟与代码路径影响	硬件门级响应，微秒以内
过流保护	需软件轮询/外部比较器	100mV 门限逐周限流，硬件关断
故障上报	自行设计逻辑	14 脚 Fault 集电极开路输出
开发周期	2~4 周调换相时序	按真值表接线即可工作
适用场景	需要速度环/通信/多段曲线时	开环调速与硬件保护的批量产品

在需要速度闭环、远程通信或曲线控制的场合，常见做法是 MC33035 承担换相与保护、MCU 只做速度给定与上位机通信，两者分工清晰，可靠性最高。

引脚功能与关键参数

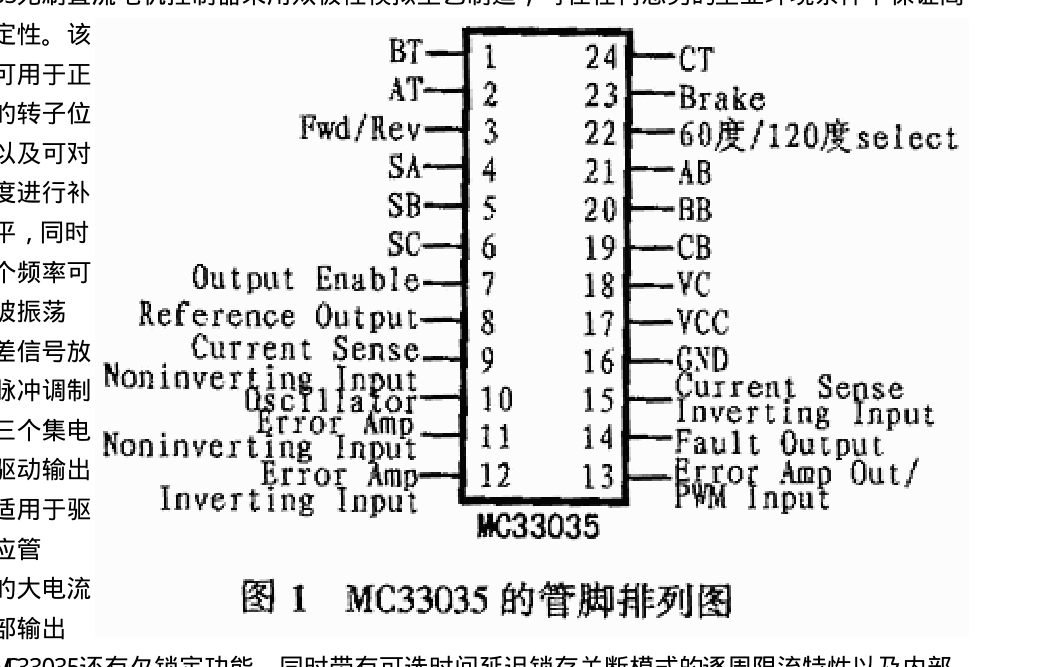

MC33035 为 24 脚 DIP 封装，管脚排列见下图（原资料图 1）。三个集电极开路顶端驱动输出（1/2/24 脚 BT/AT/CT）驱动外部上管，三个图腾柱底部驱动输出（19/20/21 脚 CB/BB/AB）可直接驱动功率 MOSFET 下管；3 脚 Fwd/Rev 改变转向，4/5/6 脚 SA/SB/SC 接霍尔传感器，7 脚 Output Enable 高有效，22 脚选择 60°/120° 电气相位，23 脚 Brake 低电平允许运行。

图 1 MC33035 管脚排列（原资料插图）

引脚	符号	功能定义
1,2,24	BT,AT,CT	集电极开路顶端驱动输出，驱动上端功率开关
3	Fwd/Rev	正向/反向输入，改变电机转向
4,5,6	SA,SB,SC	三路霍尔传感器输入，控制整流序列
7	Output Enable	输出使能，高电平有效；开路时内部上拉启动驱动
8	Reference Output	为定时电容 CT 充电并提供基准，可给传感器供电
9,15	CS+, CS-	电流检测输入，100mV 门限中止输出导通
10	Oscillator	振荡器引脚，频率由 RT/CT 决定
11,12,13	EA+, EA-, EAO	误差放大器输入/输出，13 脚兼作 PWM 输入
14	Fault	集电极开路故障输出，异常时拉低
16,17,18	Gnd,Vcc,Vc	地、控制电源 10~30V、顶部驱动高压端 10~30V
19,20,21	CB,BB,AB	图腾柱底部驱动输出，直接驱动功率 MOSFET
22	60°/120° Select	高电平=60° 电气相位，低电平=120°
23	Brake	制动输入，低电平允许运行，高电平停机

三相六步换相原理与真值表

MC33035 内部的转子位置译码器监控三路传感器输入，传感器可直接接集电极开路型霍尔开关或光电耦合器，片内含上拉电阻，输入门限典型值 2.2V，与 TTL 电平兼容。三个传感器输入共有 8 种编码组合，其中 6 种是有效转子位置，另 2 种无效并触发故障输出。输入逻辑 0 定义为小于 85mV，逻辑 1 为大于 115mV。60°/120° 选择脚使同一颗芯片能适配 60°、120°、240°、300° 四种传感器电气相位，下面给出最常用的 60° 正转真值表。

SA	SB	SC	顶端导通	底端导通	导通绕组
1	0	0	AT	BB	A+ / B-
1	1	0	AT	CB	A+ / C-
1	1	1	BT	CB	B+ / C-
0	1	1	BT	AB	B+ / A-
0	0	1	CT	AB	C+ / A-
0	0	0	CT	BB	C+ / B-

正反转切换通过翻转定子绕组电压实现：Fwd/Rev 输入状态改变后，指定传感器编码从高变低，整流时序反向，电机转向随之改变。电机通断由 7 脚输出使能控制——该脚开路时内部上拉启动驱动时序，接地时顶端驱动关闭、底端强制为低，电机制动停转。

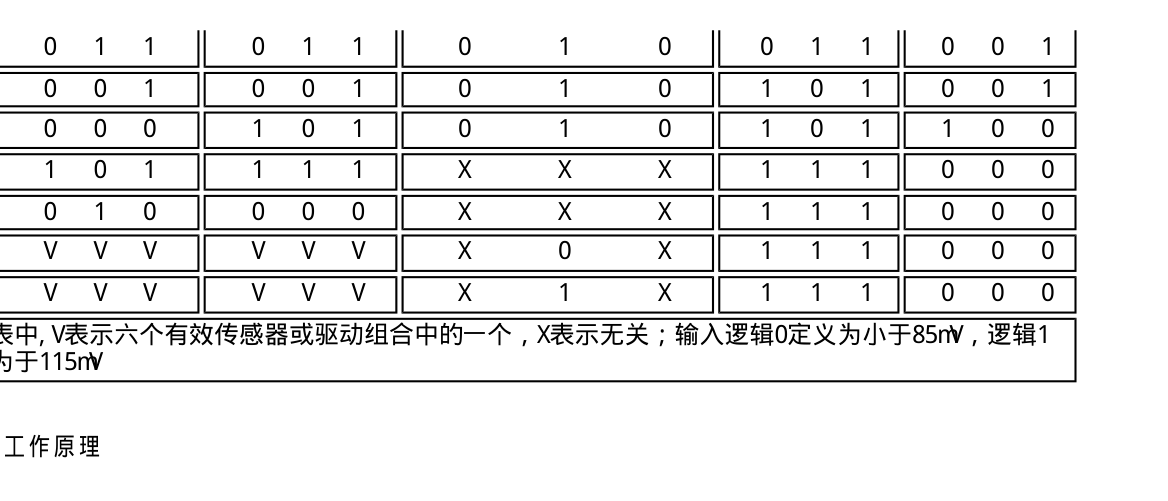

图 2 MC33035 内部结构框图（原资料插图）

三相六步全波驱动电路设计

下图（原资料图 3）是典型的三相六步全波开环驱动电路：上管采用 PNP 达林顿管，下管采用 N 沟道功率 MOSFET，每个功率器件内部的寄生箝位二极管把定子电感能量回馈到电源，可驱动三角形或星形连接定子。任意转子位置下只有不同图腾柱的一个上管和一个下管导通，定子绕组两端在电源与地之间切换，电流双向全波流过，换相效率高于半波驱动。

图 3 MC33035 三相六步全波电机控制电路（原资料插图）

振荡频率由 10 脚的 RT、CT 决定，工程上按数据手册关系 f = 1/(RT×CT) 选取，PWM 载频一般取 20~30kHz，兼顾噪声与开关损耗。电流检测端（9/15 脚）需注意：电流前沿尖峰通常出现在波形中并可能造成误限流，应在检测输入处串联 RC 滤波器抑制尖峰，取样电阻 Rs 选用低感型以减小尖峰。示例计算如下：

/* MC33035 振荡频率估算：f = 1 / (RT × CT) */
/* 目标载频 25kHz：取 CT = 1nF，则 RT = 1/(25000×1e-9) = 40kΩ，取标称 39kΩ */
#define RT_OHM   39000.0f
#define CT_FARAD 1e-9f
float fosc = 1.0f / (RT_OHM * CT_FARAD);   /* ≈ 25.6kHz */

/* 速度给定：MCU 输出 PWM 经 RC 滤波后接 11 脚（误差放大器同相端） */
/* 12V 系统：给定电压 Vset = D × 12V，D 为 PWM 占空比 0.0~1.0 */
float vset = duty * 12.0f;

电流限制与故障保护

MC33035 提供逐周限流：在给定振荡器周期内，9 脚相对 15 脚出现 100mV 信号即中止输出开关导通，限制每个开关周期的峰值电流。14 脚 Fault 为集电极开路输出，以下任一条件满足即被拉低：无效的传感器输入码、电流检测超过 100mV、低电压锁定或热关断。可选的时间延迟锁存关断模式允许在连续过流时锁存停机，避免 MOSFET 长时间工作在过流状态。

保护类型	触发条件	动作
逐周限流	电流检测电压 > 100mV	中止当周输出开关导通
传感器失效	8 种编码中的 2 种无效码	Fault 输出拉低，停止换相
欠压锁定	Vcc 低于锁定门限	输出关闭，Fault 拉低
热关断	结温超限	内部关断，Fault 拉低

扩展应用：H 桥驱动有刷电机

MC33035 也可驱动直流有刷电机。关键是把传感器输入编码固定为 100，此时 Fwd/Rev=1 产生"左上 Q1 + 右下 Q3"驱动信号，Fwd/Rev=0 产生"右上 Q4 + 左下 Q2"信号，用最少器件组成 H 型四桥，同时满足方向与速度控制。该电路可在约 25kHz 的脉宽调制频率下工作，速度通过调节误差放大器同相输入电压给定，逐周限流由 H 桥电流在 Rs 上的压降（100mV 门限）实现；由于过流检测可改变转向，正常工作时的正反向切换不需要先完全停转。

图 4 MC33035 H 型电机有刷控制器电路（原资料插图）

PCB 布局与抗干扰设计

原资料明确要求：不要在绕接或插入式样机板上搭建电机控制电路，必须采用高频印制电路布线防止脉冲抖动。电流检测传感器与误差放大器输入端对噪声敏感，PCB 应设置小电流信号地与高驱动输出缓冲地分离的接地面，并分别通过独立通路返回电源输入滤波电容；VCC、Vref 与误差放大器同相输入端就近放置 0.01µF 瓷介电容；所有大电流回路尽量短、使用粗铜线走线以降低 EMI 辐射。这套布局原则同时适用于**嵌入式**驱动板与**RTU**执行器输出级的共地设计。

总结

MC33035 以单芯片完成三相无刷电机的转子位置译码、六步换相、逐周限流与过热保护，Vcc 10~30V 宽压输入、60°/120° 霍尔相位自适应，配合 PNP 达林顿上管加 N 沟道 MOSFET 下管即可搭建 25kHz 级三相六步全波驱动，是工业风机、泵类与电动工具驱动板的经典低成本方案。对需要速度闭环或联网控制的系统，MC33035 负责硬件换相与保护、MCU 仅做速度给定与通信，是可靠性与开发效率兼得的分层架构。

本文基于《无刷直流电机控制器MC33035的原理及应用》（潘建，国外电子元器件，2003）等资料整理优化。
