SiC碳化硅功率MOSFET模组失效分析与测试方案设计：从BVDSS骤降99%实测数据到全流程可靠性体系

碳化硅（SiC）功率 MOSFET 的失效判据不能照搬硅基 IGBT，必须建立"静态参数组合 + 动态退化趋势"的双重监测体系。本文基于一份 1200V/180A 级 SiC 功率模组故障分析复测报告的真实测试数据（涵盖 19 项参数、24 组测试记录），给出可直接落地的失效模式判读方法与来料检验方案。实测数据触目惊心：故障模组 AST254938110003 的漏源击穿电压 **BVDSS** 从规格要求 >1200V 暴跌至 3.4V（衰减 99.7%），阈值电压 **VGSTH** 漂移至 12.8V（规格 2~4V），导通电阻 **RDSON** 增大 15 倍以上；更危险的是另一只模组 AST254938110002 首次测试全部合格（BVDSS=1596V、RDSON=10.0mΩ），复测时 BVDSS 骤降至 41V——这种"入库时合格、上机后失效"的隐性退化，正是照搬 IGBT 测试方法的最大盲区。

一、背景：SiC 器件加速渗透，但失效机理与硅器件截然不同

根据 Yole Développement《Power SiC 2025》报告数据，SiC 功率器件市场 2025 年规模已超过 30 亿美元，其中 1200V 等级器件占主导，广泛应用于新能源汽车主驱逆变器、光伏逆变器、储能变流器（PCS）与数据中心 UPS。据 TrendForce 统计，2026 年全球 800V 高压平台车型主驱逆变器 SiC 渗透率已超过 40%。SiC 相比硅 IGBT 的核心优势在于：宽禁带（3.26eV vs 1.12eV）带来更高击穿场强与耐压；低导通电阻（高温下 RDSON 漂移小）；可支持 100kHz 以上高频开关，直接缩小磁性元件体积。

然而，SiC MOSFET 的失效模式与硅基 IGBT 存在本质差异。IGBT 失效多为热失控、闩锁或键合线疲劳，而 SiC MOSFET 最典型、最致命的失效源是栅氧化层（Gate Oxide）可靠性与阈值电压漂移（Vth Shift）：SiC/SiO₂ 界面缺陷密度远高于 Si/SiO₂（典型高 1~2 个数量级），栅氧化层在高温、高压应力下的缺陷累积会直接导致 VGSTH 漂移甚至击穿短路；同时 SiC 材料模量高，封装互连层（DBC 铜层、键合线）的热机械应力问题也更为突出。本文涉及的复测数据，恰好完整呈现了这两类失效的典型特征。

完整碳化硅模组参数测试截图（素材原始记录）

二、冲突：复测数据揭示的三类致命失效特征

该复测报告采用功率器件分析仪对两只 1200V/180A 级 SiC 功率模组（编号 AST254938110002 与 AST254938110003）进行 19 项静态参数测试，每项参数均设定了明确的规格上下限。完整模组与故障模组的测试记录对比如下：

对上述数据做工程判读，可以提取出三类关键失效特征：

特征一：BVDSS 断崖式下跌，指向有源区 PN 结击穿失效。故障模组 110003 的 BVDSS 仅 3.4V，说明漏极-源极间已几乎呈短路状态，典型的功率芯片内部局部烧毁（如雪崩能量过载在芯片表面形成熔融丝道）或 DBC 陶瓷层击穿；而模组 110002 复测时 BVDSS 从 1596V 骤降至 41V（衰减 97.4%），属于"部分击穿"——芯片边缘终端结构受损，耐压能力基本丧失，这类器件若未被检出而上机，在母线电压 800V 的储能应用中上电即炸。

特征二：VGSTH 双向漂移，指向栅氧化层陷阱电荷积累。模组 110003 阈值电压升至 12.8V（正常 2~4V），意味着沟道几乎无法正常开启，器件无法导通，其机理为栅氧化层中负电荷陷阱大量积累（Na⁺ 等可移动离子污染或氧化层体缺陷）；模组 110002 复测阈值跌至 1.9V，说明正电荷陷阱主导（栅氧化层注入损伤、高温偏置 HTRB 应力），阈值过低会使器件在关断时无法完全截止，导致桥臂直通。

特征三：RDSON 与 VSD 异常，指向封装互连与体二极管退化。110003 的 RDSON 增大至 200.8mΩ、VSD 升至 22V，既有芯片沟道退化因素，也高度疑似键合线脱落、DBC 焊层空洞等封装互连失效（接触电阻增大）；110002 复测时 RDSON 升至兆欧级、VSD 仅 10mV，基本可判定芯片内部已发生结构性破坏。值得注意的是，两次测试中 IGSS 均保持在 nA 级，说明栅极金属化与键合尚完整，失效并非发生在栅极回路。

故障碳化硅模组测试截图（素材原始记录）

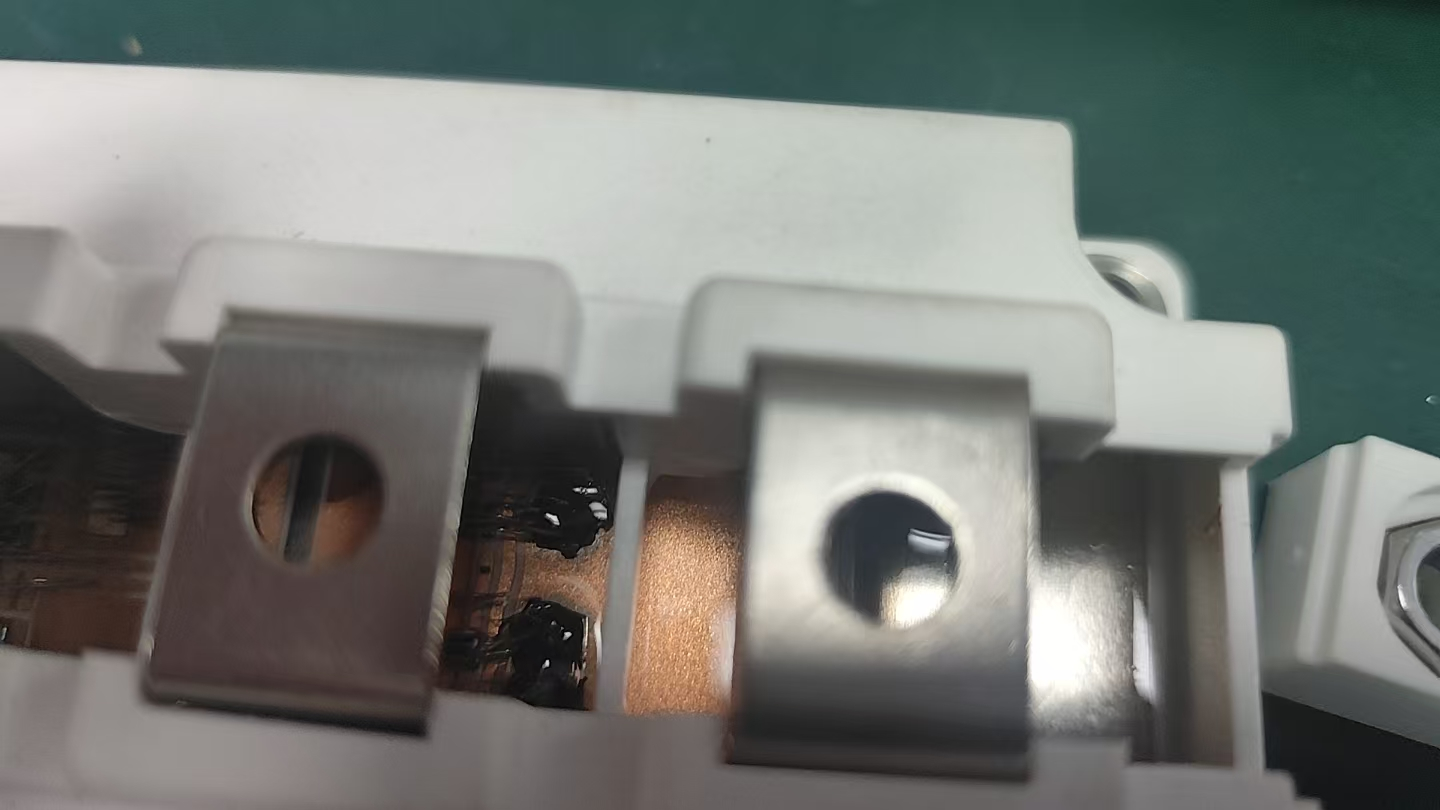

复测记录截图（素材原始记录）

三、问题：为什么传统 IGBT 测试体系拦不住 SiC 早期失效

面对上述数据，一个必须回答的问题是：为什么这套测试流程仍然让故障器件流向了应用端？结合工程实践，传统测试体系存在四个系统性盲区：

其一，判据单一化：IGBT 来料检验通常只抽测 BVDSS、RDSON 少数几项，且只做"单点合格/不合格"判断，不记录参数随时间的退化趋势。模组 110002 首测 19 项全部合格，若按传统流程直接放行，其复测时 97% 的耐压衰减根本无法被提前发现。

其二，静动分离：只测静态参数、不做动态开关测试。SiC 的高 dv/dt（可达 50V/ns）对栅极回路寄生电感极其敏感，栅极电压过冲（Vgs overshoot）是栅氧化层损伤的常见诱因，静态测试无法暴露。

其三，忽视 SiC 特有应力：SiC 栅氧化层在高温栅偏压（HTGB）下存在明显的阈值漂移，行业标准（如 JEDEC JESD22-A108、AEC-Q101）要求 1000 小时老化验证，多数中小功率整机厂没有条件执行，直接依赖供应商出厂报告。

其四，根因分析缺失：失效后只做简单的"换新件"，不做参数特征记录与物理失效分析，失效模式无法沉淀为来料检验的新判据，同类问题反复发生。

四、方案：从测试矩阵到根因分析的 SiC 全流程可靠性体系

4.1 关键参数测试矩阵：19 项规格判据与测试条件

以本次复测报告使用的测试矩阵为基线，推荐将下列 19 项参数全部纳入 SiC 功率模组来料检验，每项均给出测试条件与规格判据（以 1200V/180A 级模组为例）：

工程要点：阈值电压必须做"双点复测"（第 1~4 项与第 18~19 项），两次测试之间若漂移超过 ±0.5V，即判定为栅氧化层不稳定，直接退货；BVDSS 必须记录绝对值而非仅打 PASS/FAIL 标记，首测 1596V 与复测 41V 之间 97% 的衰减，只有通过数值留档才能被趋势监测捕获。

4.2 失效模式判读表：参数异常组合 → 失效模式 → 根因方向

单项参数超标无法定位失效模式，必须结合参数组合判读。基于本次实测数据与 SiC 器件失效物理，建立如下判读矩阵：

4.3 来料检验与可靠性验证方案：三层拦截

针对 SiC 器件"入库合格、上机失效"的隐性退化风险，建议采用三层拦截策略：

• 第一层：100% 静态参数测试（产线级）。按 4.1 节 19 项矩阵全检，BVDSS/VGSTH/RDSON 三项核心参数必须留数值存档，与批次均值对比偏差 >10% 即触发复检；测试设备建议采用 3kV 级以上功率器件分析仪（如 Keysight B1505A 类），保证 1200V 击穿点测试能力。
• 第二层：抽样动态开关测试（每批次 5~10 只）。用双脉冲测试（DPT）平台测开关损耗 Eon/Eoff、米勒平台电压、栅极过冲幅度；SiC 模块典型判据：Vgs overshoot ≤ +20V/标称值，关断尖峰 Vds peak ≤ 0.9×BVDSS，开关时间离散度 ≤10%。
• 第三层：可靠性抽检（每批次 3 只，或供应商报告审核）。执行 HTGB（栅偏压高温老化，Vgs=+20V/-10V, 150℃, 1000h）与 HTRB（高温反偏，Vds=0.8×BVDSS, 150℃, 1000h），以 VGSTH 漂移 ≤15% 为通过线。根据 JEDEC JESD22 与 AEC-Q101 规范执行，整机厂可要求供应商提供原始数据而不必自建全套设备。

批次放行判定逻辑可固化为自动化代码，示例（C 语言风格）如下：

/* SiC 模组来料检验判定逻辑（示意） */
#define BVDSS_MIN      1200.0f   /* 击穿电压下限 V */
#define VGSTH_MIN       2.0f     /* 阈值电压下限 V */
#define VGSTH_MAX       4.0f     /* 阈值电压上限 V */
#define RDSON_MAX       12.99f   /* 导通电阻上限 mΩ */
#define VTH_DRIFT_MAX   0.5f     /* 阈值漂移允许值 V */

int sic_module_pass(const test_record_t *r) {
    /* 硬判据：三项核心参数 */
    if (r->bvds     < BVDSS_MIN)  return FAIL;   /* 耐压不足，直接拒收 */
    if (r->vgsth    < VGSTH_MIN || r->vgsth > VGSTH_MAX) return FAIL;
    if (r->rdson    > RDSON_MAX)  return FAIL;

    /* 软判据：阈值漂移趋势监测（关键拦截项） */
    if (fabs(r->vgsth - r->vgsth_baseline) > VTH_DRIFT_MAX) return FAIL;

    /* 预警：BVDSS 相对首测衰减超 20% 需隔离分析 */
    if (r->bvds < 0.8f * r->bvds_baseline) return SUSPECT;
    return PASS;
}

4.4 失效根因分析五步流程

当器件在整机中发生炸管或参数异常时，按以下五步定位根因，并将结论沉淀为来料检验新判据：

1. 参数特征留存：炸管前先记录 19 项参数异常组合（如本文 4.2 节判读表），保留 BVDSS/VGSTH/RDSON 数值，判断是电应力击穿还是机械疲劳。
2. 无损检测：X-Ray 检查键合线是否熔断、移位；超声扫描显微镜（SAT/C-SAM）检查 DBC 焊层空洞率（空洞率 >5% 即判不合格）；体视显微镜观察芯片表面烧蚀痕迹。
3. 电特性复测：对失效模组做引脚阻抗矩阵测试（Gate-Source/Drain-Source/Drain-Gate 三端两两互测），区分栅极短路、源漏短路、开路三类电气失效。
4. 破坏性物理分析（DPA）：激光开盖/化学开封去除模组封装，SEM 观察芯片表面熔融丝道、边缘终端结构损伤；EDX 能谱分析烧蚀点元素成分，判断是否混入异物。
5. 应力复盘：回放整机工况（母线电压波形、栅极驱动波形、结温估算），确认是否发生雪崩过应力、桥臂直通或栅极过压，形成"失效模式-应力来源-测试判据"闭环。

4.5 应用电路侧防护设计要点

测试只能拦截，防护才能治本。在储能 PCS、UPS、光伏逆变器中使用 SiC 模组，必须落实以下五项电路级防护：

• 栅极电压钳位：驱动电压建议 +18V/-4V 而非硅器件的 +15V/-5V 经验值；栅源间并联 TVS 或齐纳钳位（如 SMBJ18A 类），抑制米勒效应引起的栅极正负过冲。
• dv/dt 与 di/dt 限制：栅极串联电阻 Rg 按 di/dt = Vgs_plateau / Rg 计算选型，将关断 dv/dt 限制在 20~30V/ns，避免过大的 dV/dt 通过 Cgd 耦合回栅极；同时控制功率回路寄生电感 <10nH（采用低感叠层母排）。
• 有源米勒钳位：半桥应用在低侧管关断期间，对高侧管栅极实施有源米勒钳位（AMC），防止 dv/dt 感应栅压误开通导致桥臂直通。
• 逐周期过流保护：利用 SiC 模块内置的电流检测（如开尔文源极反馈）或外部 Rogowski 线圈，在 2us 内完成逐周期限流与软关断，防止雪崩能量超限。
• 结温与热阻管理：维持 Tj ≤ 150℃（SiC 建议降额至 135℃ 提升寿命），散热器接触面使用高导热相变材料，控制功率循环 ΔTj ≤ 60℃——功率循环寿命与 ΔTj 的 2~3 次方成反比，热设计直接决定模组互连层寿命。

五、总结

本次复测数据给出了 SiC 功率模组失效的最直观样本：故障模组 BVDSS 衰减 99.7%、VGSTH 漂移至 12.8V、RDSON 增大 15 倍，而另一只模组在"首测全合格"后复测耐压骤降 97%——这证明 SiC 器件可靠性管控必须从"单点合格判断"升级为"参数趋势监测 + 失效模式特征库 + 三层检验拦截"的完整体系，测试矩阵应覆盖 19 项参数并强制记录数值。对于采用 SiC 的储能、UPS、光伏逆变器设计团队，建议将本文的测试矩阵、判读表与防护清单直接纳入来料检验规范，配合栅极钳位、dv/dt 限制与逐周期过流保护，才能从根本上阻断"带病器件上机、整机炸管"的连锁事故。

本文基于 ME3碳化硅故障分析复测报告 技术资料整理优化。文中实测数据来源于 1200V/180A 级 SiC 功率模组复测报告原始记录，行业数据引自 Yole Développement《Power SiC 2025》与 TrendForce 公开统计。
