TL494脉宽调制控制电路原理与半桥推挽开关电源设计要点

TL494 是固定频率**脉宽调制（PWM）**控制 IC，把线性锯齿波振荡器、两个误差放大器、5V 基准、可调死区与 500mA 图腾柱输出管 Q1/Q2 集成于一体，外置定时元件仅 RT、CT 两个。输出控制端接地时最大占空比 96%（单端模式，开关频率等于振荡频率），接参考电平时双端交替输出（占空比 48%，频率为振荡器一半），因此天然适配单端正激双管式、半桥式与全桥式**开关电源**。其极限参数 Vcc 42V、集电极输出电流 500mA、功耗 1000mW、结温 125℃，配合大功率**MOSFET** 即可构成 100W~1kW 级隔离电源，是中大功率电源与 **UPS** 辅助电源的经典控制方案。

为什么中大功率电源需要 TL494 这类双端控制器

反激变换器用单管即可完成储能与传递，但功率超过 150W 后开关管应力与变压器体积迅速恶化。半桥与推挽拓扑通过两只开关管交替工作，把每只管子的电压/电流应力摊薄一半，适合 200W 以上电源，而这正好需要"两路互补、带死区、可推挽"的 PWM 驱动器。TL494 把振荡、误差放大、死区与双端输出全部集成，工程师只需确定 RT/CT 与反馈网络，不需要像分立方案那样逐级调相位，开发周期短、一致性好，这也是它几十年来仍是电源教学与产品设计的首选控制 IC 之一的原因。

内部结构与工作原理

TL494 内部包含线性锯齿波振荡器、死区时间比较器、PWM 比较器、两个误差放大器、5V 基准、双稳触发器和输出级。振荡频率由外部 RT、CT 决定，标准关系为 f = 1.1/(RT×CT)；输出脉冲宽度通过电容 CT 上的正极性锯齿波与两个控制信号比较产生，Q1、Q2 受或非门控制，只有在锯齿波电压大于控制信号期间才被选通。控制信号增大，输出脉宽减小，形成负反馈稳压。误差放大器输出端常态为高电平，与 PWM 比较器反相输入端做"或"运算，放大器只需很小的输出变化即可支配控制回路。

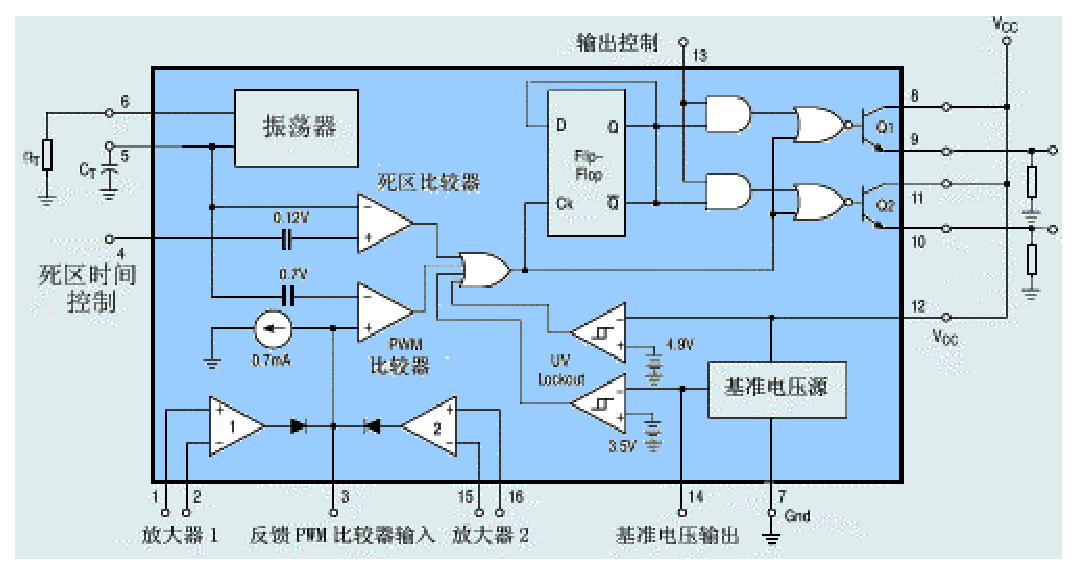

图 1 TL494 内部结构框图（原资料插图）

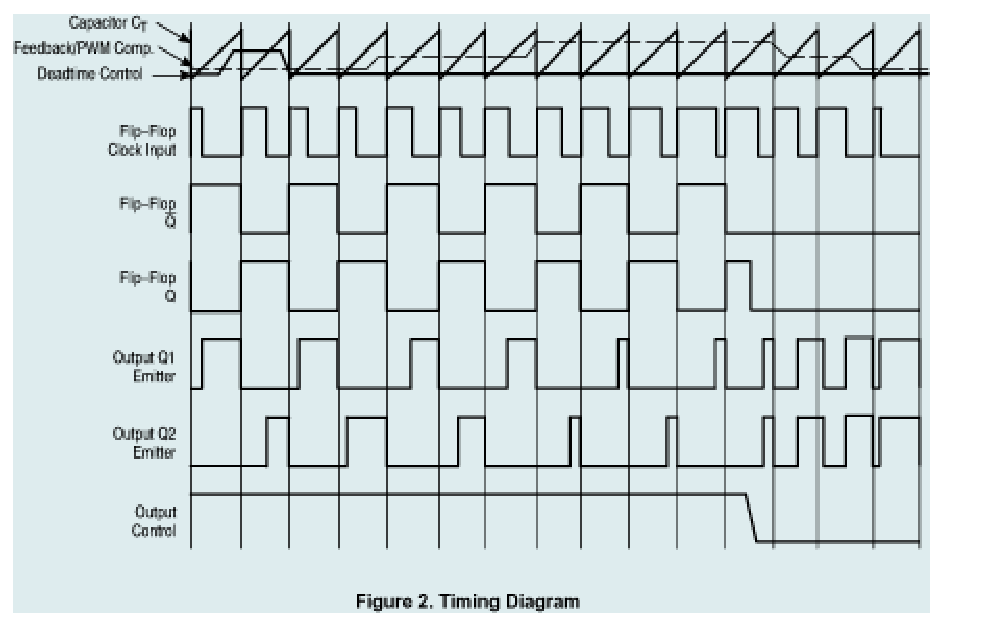

两个误差放大器的共模输入范围为 -0.3V 到（Vcc-2.0），可分别采样输出电压与输出电流实现限流；反馈电压从 0.5V 变化到 3.5V 时，输出脉冲宽度从死区决定的最大导通时间下降到零，即满量程调节能力。下图给出锯齿波与控制信号比较、输出脉宽随控制信号变化的原理示意（原资料图 2）。

图 2 TL494 脉宽调制工作原理示意（原资料插图）

死区时间与占空比控制

死区时间比较器具有 120mV 输入补偿电压，限制最小输出死区约为锯齿波周期的 4%，从硬件上保证双管交替导通时不会直通。输出控制端接地时最大输出占空比为 96%（单端），输出控制端接参考电平时占空比为 48%（双端推挽）。在死区时间控制输入端（4 脚）加 0~3.3V 固定电压，可在输出脉冲上附加额外死区——半桥/推挽电源必须用这一脚设置足够的互补死区（通常 1~2µs），否则上下管瞬时直通会烧毁功率级。

输出控制端（13脚）接法	工作模式	最大占空比	输出频率	典型拓扑
接参考电压源	双端交替（推挽）	48%	振荡频率的一半	半桥、推挽、全桥
接地	单端（Q1/Q2 并联）	96%	等于振荡频率	单端正激双管式
单端、占空比<50%	单端（取一路输出）	小于 50%	等于振荡频率	低压大电流并联输出

推挽模式下，若输出控制端接参考电压源，调制脉冲交替输出至 Q1、Q2，输出频率等于脉冲振荡器频率的一半，变压器原边两半绕组交替励磁，磁芯工作在双象限，利用率高于单端拓扑。

极限参数与温度等级

TL494 有 SO-16 与 PDIP-16 两种封装，极限参数见下表。设计时需重点核算集电极输出电流（每管 500mA）与功耗（1000mW），驱动大功率 MOSFET 时一般在输出级外加图腾柱缓冲或专用驱动芯片，避免 TL494 长期满载发热。

参数	代号	极限值	单位
工作电压	Vcc	42	V
集电极输出电压	Vc1, Vc2	42	V
集电极输出电流	Ic1, Ic2	500	mA
放大器输入电压范围	VIR	-0.3 ~ +42	V
功耗	PD	1000	mW
热阻	RθJA	80	℃/W
工作结温	TJ	125	℃
工作环境温度	TA	TL494B -40~+125 / TL494C 0~+70 / TL494I -40~+85 / NCV494B -40~+125	℃
额定环境温度	TA	40	℃

内置 5.0V 基准电压源在外置偏置电路下可提供高达 10mA 负载电流，在 0~70℃、50mV 温漂条件下精确度为 ±5%，可作为误差放大器参考与外围比较器基准。

半桥与推挽开关电源电路设计要点

半桥式应用电路如下图所示（原资料插图）。设计顺序建议为：先按功率等级选变压器磁芯与匝比，再据开关频率定 RT/CT，然后设置死区（4 脚电阻分压）与软启动（4 脚电容慢充电），最后通过 TL431 或直接电阻分压把输出电压送进误差放大器完成闭环。输出变压器的一个反馈绕组加二极管可提供反馈电压，简化辅助电源设计；单端需要更高驱动电流时，把输出模式控制脚（13 脚）接地并联 Q1、Q2，输出脉冲频率等于振荡频率，驱动能力翻倍。

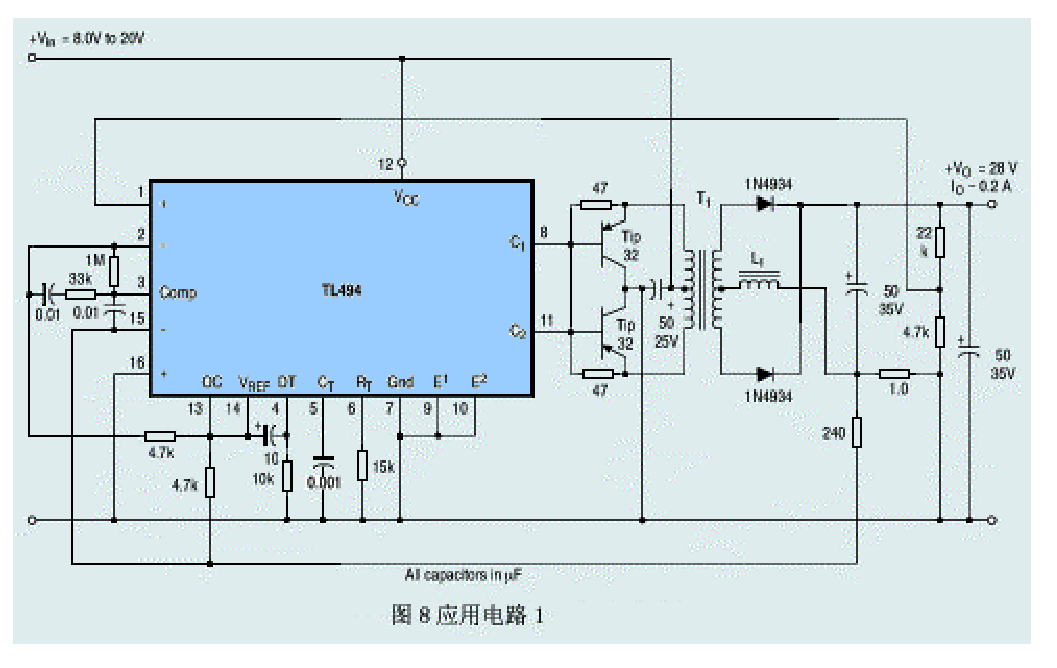

图 3 TL494 开关电源应用电路示例一（原资料插图）

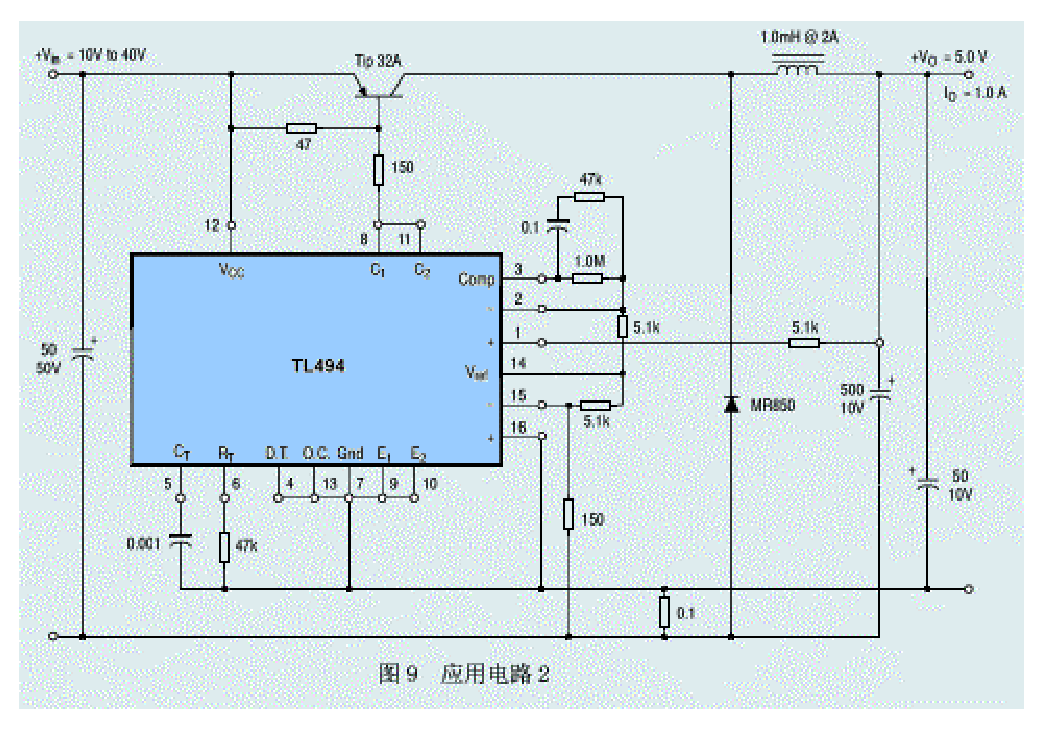

图 4 TL494 开关电源应用电路示例二（原资料插图）

RT/CT 与死区参数的工程示例：

/* TL494 振荡频率：f = 1.1 / (RT × CT) */
/* 目标 20kHz 推挽：取 CT = 10nF，则 RT = 1.1/(20000×10e-9) = 5.5kΩ，取 5.6kΩ */
#define RT_OHM   5600.0f
#define CT_FARAD 10e-9f
float fosc = 1.1f / (RT_OHM * CT_FARAD);   /* ≈ 19.6kHz */

/* 死区设置：4 脚电压 Vdt ∈ 0~3.3V，对应附加死区约 0~(3.3/120mV)×4% 周期 */
/* 半桥常用经验值：死区 1~2µs，确保互补驱动不直通 */

与 UC3842 反激方案的选型对比

同为经典 PWM 控制器，TL494 与 UC3842 的应用边界不同：UC3842 是电流型单端控制器，天然适合反激；TL494 是电压型双端控制器，适合半桥/推挽/全桥。已发布的反激设计文档（UC3842 反激方案）与本篇互补，覆盖不同功率区间。工程选型可按下表判断：

对比项	TL494（半桥/推挽）	UC3842（反激）
控制方式	电压型 PWM，双误差放大器	电流型 PWM，逐周限流
输出结构	Q1/Q2 双端图腾柱 500mA	单端图腾柱 1A
输出占空比	单端 96% / 双端 48%	0~100%（反激常用<50%）
典型拓扑	半桥、推挽、全桥、双管正激	反激、升压、正激
功率区间	200W~1kW	<150W
基准与死区	5V 基准 ±5%，死区可调 0~3.3V	5V 基准 ±2%，死区固定
适用场景	UPS、通信电源、大功率辅助电源	适配器、充电器、小功率隔离电源

PCB 布局与可靠性

TL494 的 RT/CT 引脚应靠近芯片放置，锯齿波与比较器对噪声敏感；误差放大器输入端走线远离功率开关管与变压器。功率地（变压器原边、MOSFET 源极、整流地）与信号地单点汇合，防止开关噪声串入反馈环路；4 脚死区/软启动电容使用低漏电电容以保证启动时序稳定。按 RθJA 80℃/W 估算，芯片内部功耗控制在 500mW 以内时温升约 40℃，结温约 80℃，仍有充分裕量；连续重载产品建议加散热片或降额使用。

总结

TL494 以单芯片提供锯齿波振荡、双误差放大、可调死区与 500mA 双端输出，输出接地最大占空比 96%、接基准双端交替 48%，覆盖单端正激双管、半桥、推挽与全桥四大拓扑，Vcc 上限 42V、结温上限 125℃。工程上先用 f = 1.1/(RT×CT) 定频、再用 4 脚设死区与软启动、经误差放大器闭环，即可快速落地 200W~1kW 级隔离开关电源，是嵌入式电源设计与 RTU/UPS 供电单元的高性价比控制核心。

本文基于《TL494脉宽调制控制电路》技术资料整理优化。
