台达250W正激ATX开关电源拓扑解析与电路设计要点

正激式变换器是150~500W功率段开关电源的主流拓扑，在250W级ATX电源上，它凭借输出电感储能带来的低纹波、多路交叉调整好、功率密度高三大优势，明显优于反激方案。本文基于台达250W顺向结构ATX开关电源的完整工程电路图，逐模块拆解其EMI滤波、整流、单管正激主开关、磁复位、次级肖特基整流、TL431+光耦隔离反馈与多路输出架构，并给出正激与反激的量化对比、关键元器件选型表和变压器计算示例，可直接指导工业电源与嵌入式系统的供电设计落地。

一、为什么250W级别选择正激拓扑

在嵌入式系统、工控设备与服务器供电设计中，电源拓扑的选择直接决定功率、纹波与成本。正激变换器（Forward）与反激（Flyback）的核心差异在于变压器的角色：正激的变压器是纯变压器，能量在开关管导通时直接传递到负载，储能由输出电感完成；反激的变压器同时兼作储能电感，靠磁芯气隙存储能量。这一差异带来下表所示的工程特性区别。

台达这张250W ATX电源图纸标注为"顺向结构"（正激），输出包含 +5V、+12V、-12V、-5V、+3.3V、+5VSB 共六路及 PS-ON、P.G 控制信号，正是典型的ATX多路供电架构，适合采用正激拓扑保证各路的纹波与交叉调整率。

二、系统架构与模块划分

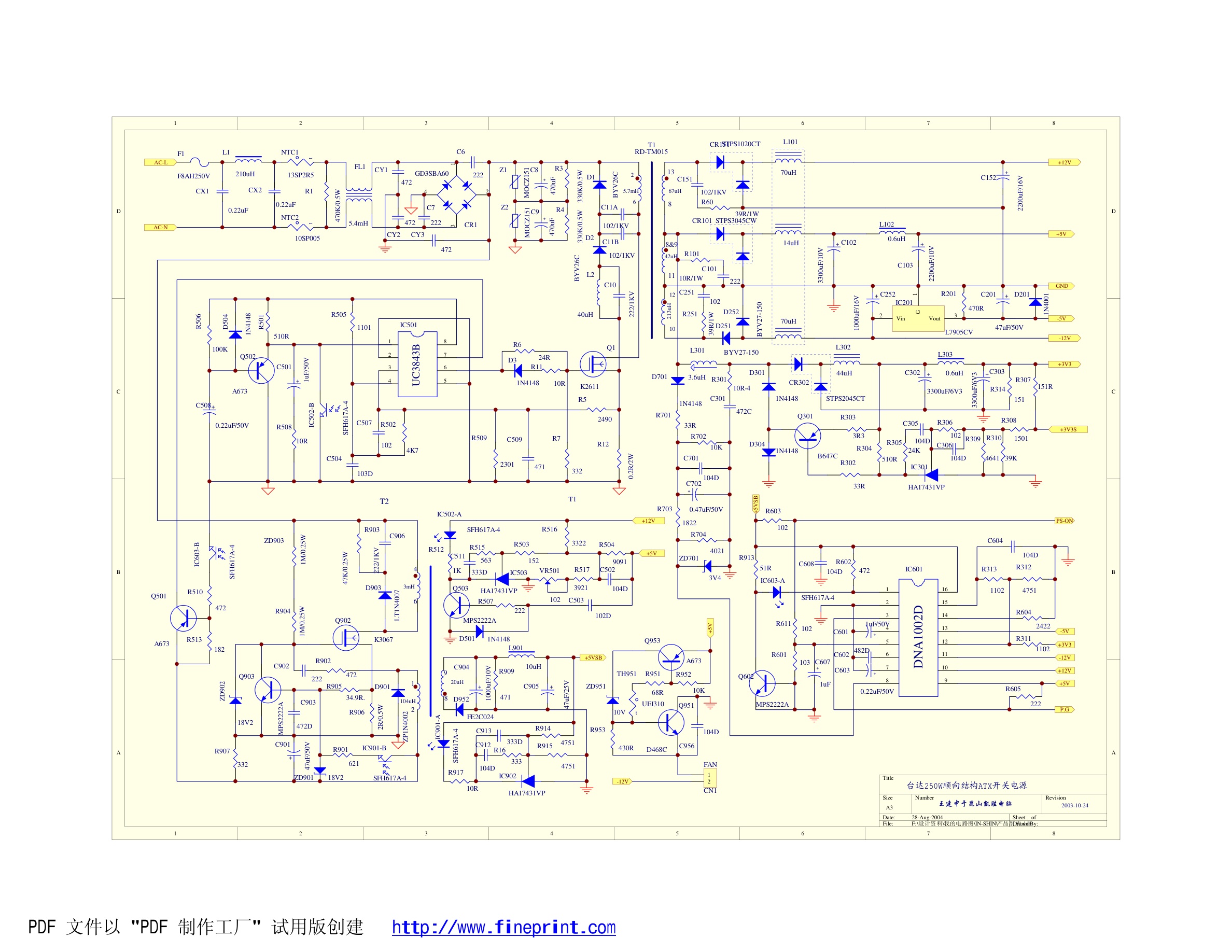

下图为该电源的完整工程电路图（A3图纸渲染），可清晰看到从EMI滤波到多路输出的完整链路。

图1 台达250W顺向结构ATX开关电源电路图（来源：技术资料图纸）

整机按功能可划分为五个模块：输入EMI滤波与浪涌抑制、整流滤波、单管正激主功率级（含磁复位）、次级多路整流输出、隔离反馈与控制保护。下面逐一解析。

三、输入级：EMI滤波与浪涌抑制

输入级是电源EMC达标的"第一道防线"。图纸中关键元件包括：保险丝 F1（8A/250V）、两级共模电感 L1（210μH）与 FL1（5.4mH）、X电容 CX1/CX2（0.22μF）、Y电容 CY1~CY3，以及浪涌抑制 NTC1（13SP2R5）。

设计要点：X电容并联在L、N之间滤除差模干扰，Y电容跨接输入与地（PE）旁路共模电流，两级共模电感分别覆盖10kHz~1MHz与1MHz以上频段。NTC冷态电阻约5Ω左右，上电瞬间限制浪涌电流，正常工作时热态电阻降至零点几欧，损耗极小。整流桥 CR1 采用 GD3SBA60（600V/3A），对220VAC系统有充足耐压裕量。

四、主功率级：单管正激与磁复位

主开关管 Q1 采用 2SK2611（500V N沟道MOSFET），由 PWM 控制IC（8脚 IC501）经驱动级 Q501/Q502 互补推挽驱动。主变压器 T1 初级并联 C11A/C11B（1nF/1kV）RC吸收网络，用于抑制开关尖峰。次级输出经肖特基整流后接 40μH 输出电感 L2 与滤波电容。

正激变换器最重要、最容易被忽视的设计约束是磁复位。开关管导通时磁芯沿BH曲线上升储能，关断时若不能把磁通复位回起点，磁通将逐周期累积直至磁芯饱和烧管。工程上三种复位方式：第三绕组复位（最常用，占空比上限0.5）、RCD钳位复位（成本低、占空比可略高）、有源钳位复位（效率最高、占空比可大于0.5，常用于高效率电源）。台达此方案在T1初级配置了复位二极管 D1 与吸收电容，即典型的单管正激+复位绕组结构。

// 正激变换器关键参数计算示例（220VAC 输入 / 5V 主输出）
float vin_min   = 300.0f;   // 整流后最小直流电压 V（220V*1.414 留裕量）
float vout_main = 5.0f;     // 主输出 5V
float vf        = 0.55f;    // 肖特基整流管压降 V
float np_ns     = 8.0f;     // 初级/次级匝比 Np/Ns

// 稳态占空比: D = (Vout + Vf) * Np / (Vin * Ns)
float duty = (vout_main + vf) * np_ns / vin_min;

if (duty >= 0.50f) {
    printf("占空比 %.2f 超限！正激必须 <0.5，需增大匝比或提高输入\n", duty);
} else {
    printf("稳态占空比 = %.3f（满足磁复位约束）\n", duty);
}

// 输出电感设计（电感电流纹波控制）
// L = Vout * (1 - D) / (fsw * dI)，dI 取额定电流的 20%~30%
float fsw = 100e3f;      // 开关频率 100kHz
float iout = 20.0f;      // 5V/100W 输出电流
float dI  = iout * 0.25f;// 纹波电流 25%
float Lout = vout_main * (1 - duty) / (fsw * dI);
printf("输出电感建议值 L = %.1f uH\n", Lout * 1e6f);

五、次级多路输出与整流

次级侧采用双肖特基二极管 STPS3045CW（30A/45V，共阴极双管）并联整流，正激低压大电流输出必须用肖特基以降低导通压降与开关损耗。+5V 主输出配置 3300μF/6.3V 大容量电解电容（C301等）配合 40~70μH 输出电感构成 LC 滤波，保证纹波与动态响应。ATX 各路输出归纳如下表。

多路输出中，+3.3V 通过独立的 HA17431VP（TL431类）取样放大，驱动次级后级调整MOSFET（Q902 2SK3067），实现优于"单路取样、其余靠耦合"的交叉调整精度。ATX 待机电源 +5VSB 由小变压器 T2 独立回路提供，保证关机状态下主板唤醒电路常供电；PS-ON（软开关）与 P.G（电源好信号）通过光耦与逻辑门 IC601（D2001AND）完成开机时序控制。

六、隔离反馈环路：TL431 + 光耦

次级电压经电阻分压取样（R914/R915 等 4.75kΩ 精密电阻）送入 HA17431VP 误差放大器，其输出驱动光耦 SFH617A-4 的LED，光耦次级把误差信号反馈到初级 PWM 控制IC，形成闭环稳压。该方案是开关电源隔离反馈的经典组合，优点是基准精度高（TL431内部2.5V基准，温漂低至约30ppm/℃）、成本低、环路带宽容易设计。

反馈设计要点：1）分压电阻应选 1% 精密电阻，中点电压=2.5V；2）光耦CTR随温度与老化漂移，需留 20%~30% 裕量；3）TL431 阴极需串联限流电阻保证最小工作电流；4）环路补偿电容决定穿越频率，一般取开关频率的 1/10~1/5（如100kHz开关频率对应10~20kHz）。

七、总结

台达250W正激ATX电源的工程价值在于：以单管正激拓扑+输出电感储能实现低纹波多路输出，以TL431+光耦构建高精度隔离反馈，以两级EMI滤波与NTC浪涌抑制保障电磁兼容，其模块化思路可直接复用到工业控制与嵌入式供电设计。工程师在移植时需重点守住两条底线：占空比严格小于0.5并落实磁复位电路，次级低压大电流路必须采用肖特基整流与大容量LC滤波，这是正激方案成败的关键。
